플라스틱 PTZ 팬틸트 Pan Tilt 조립방법

플라스틱 저가형 팬틸트 조립 방법입니다. 추가로 SG90 9G 서보모터 2개가 필요합니다. 내구성을 생각하신다면 MG90 메탈타입의 서보모터를 사용하십시요. 조립된 팬틸트는 카메라 부착은 물론 초음파 센서를 부착하여 스마트카 및 로봇 제작에 응용이 가능합니다.

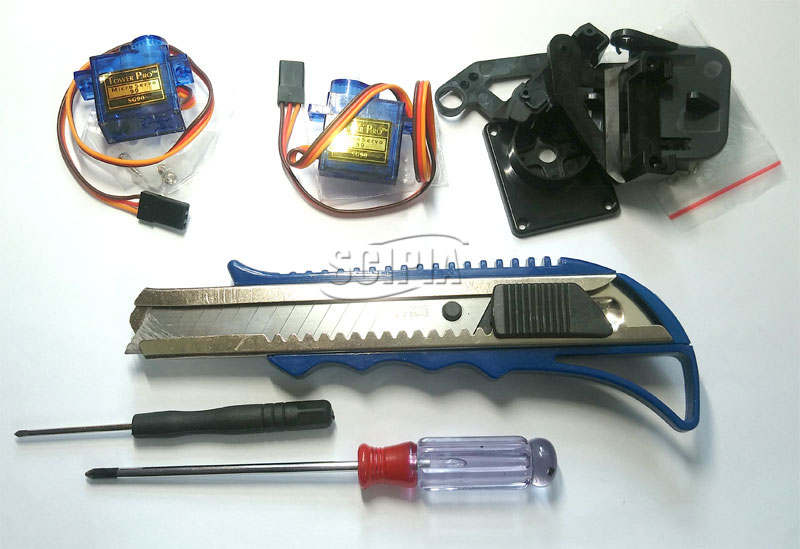

본 조립법에서는 니퍼 또는 칼을 사용하는 가공이 필요합니다. 아래는 조립에 필요한 부품 및 공구이며 니퍼가 있으면 플라스틱 가공이 편리할 수 있습니다.

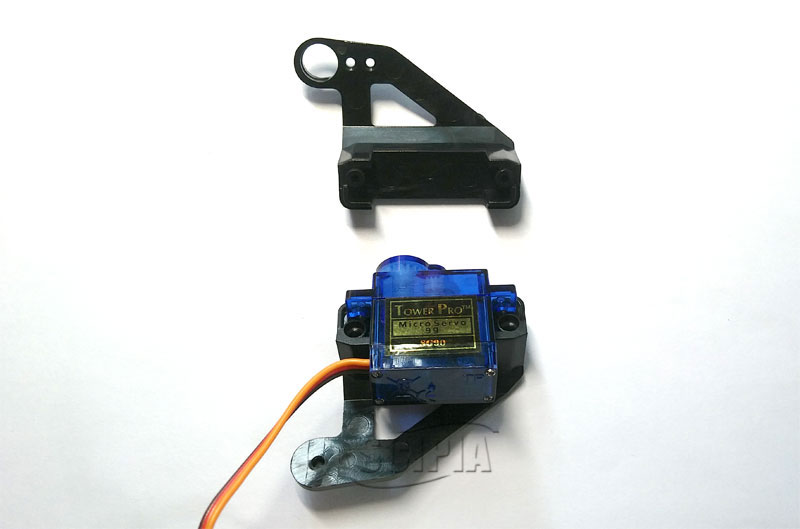

아래와 같이 SG90 서보모터 부품을 칼이나 니퍼로 절단하여야 틀속에 고정이 가능합니다. 고정전에 반드시 서보모터의 동작반경을 조정한 후 조립하시기 바랍니다.

아래 사진과 같이 서보모터 부속품의 날개가 밖으로 나올 수 있도록 받침대 부품의 양쪽으로 원형부를 잘라냅니다.

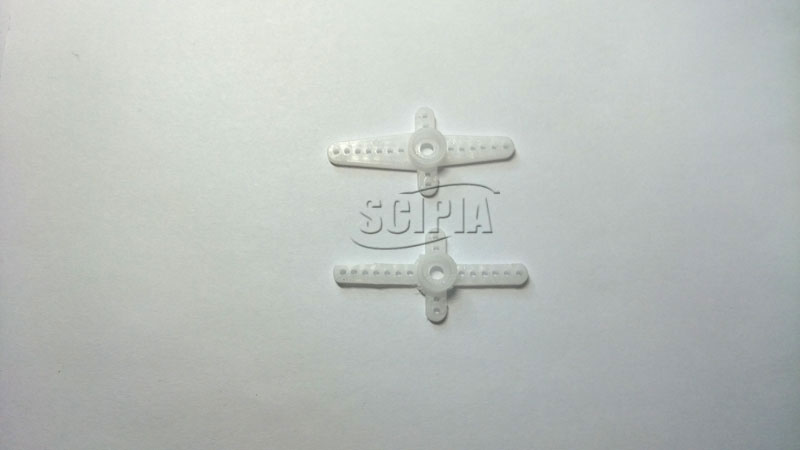

아래와 같이 원래 부속의 긴 쪽 날개 부분을 칼이나 니퍼로 길게 잘라냅니다.

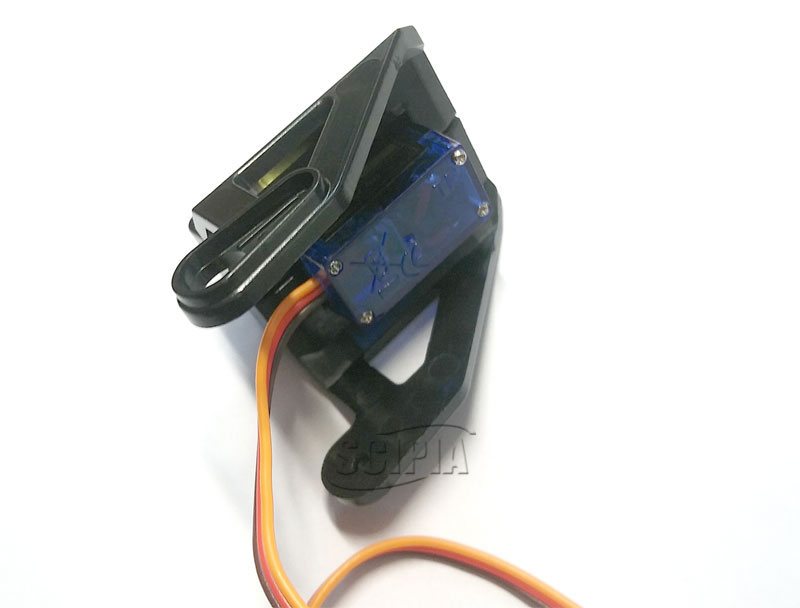

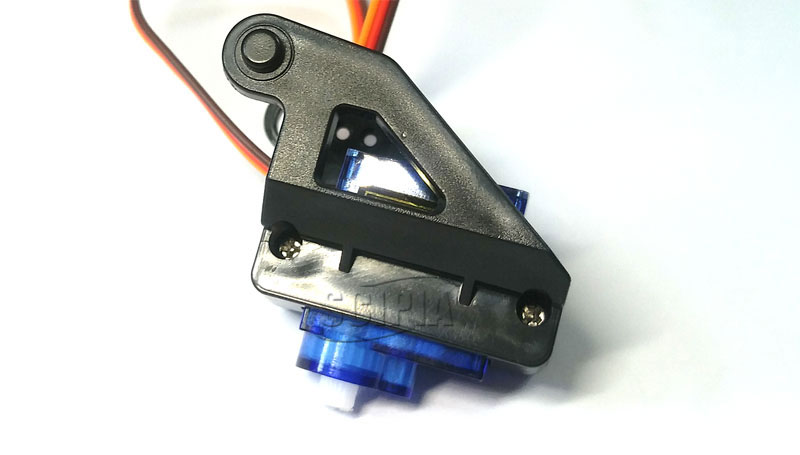

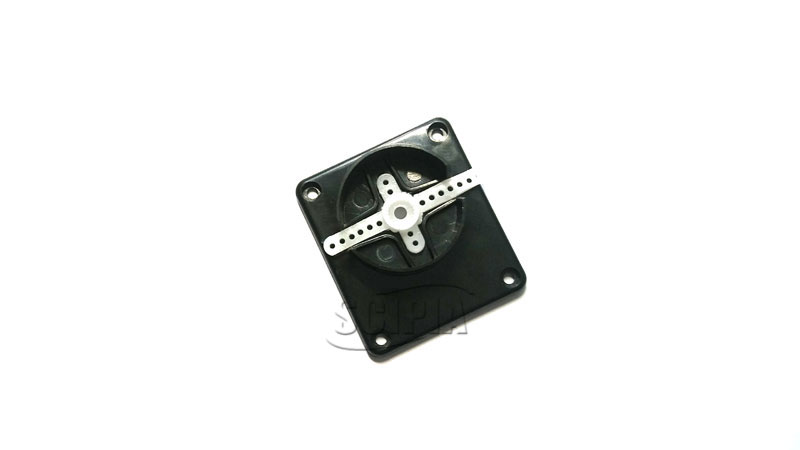

아래는 두 부속품을 조립한 사진입니다.

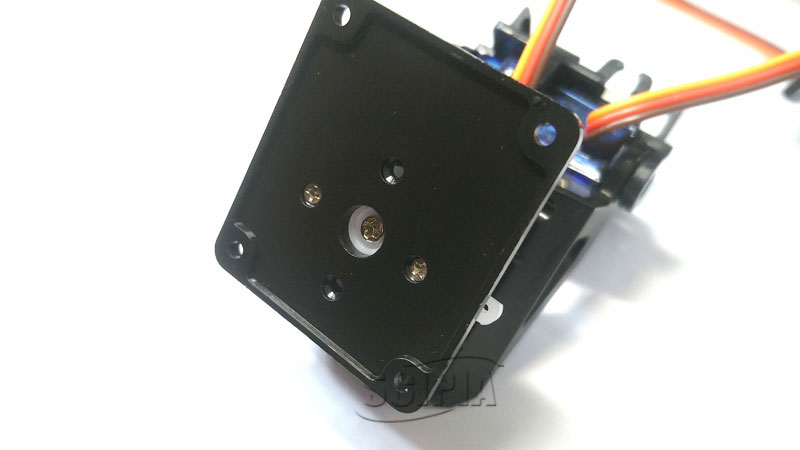

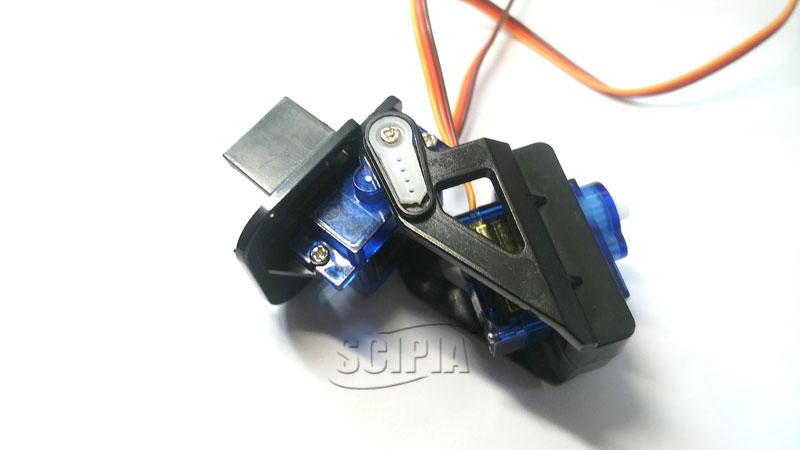

받침대와 서보모터 결합부품을 소형 볼트로 고정시키고 먼저 조립한 몸체와 받침대를 볼트로 고정합니다. 고정전에 서보모터의 회전반경을 조정하시기 바랍니다.

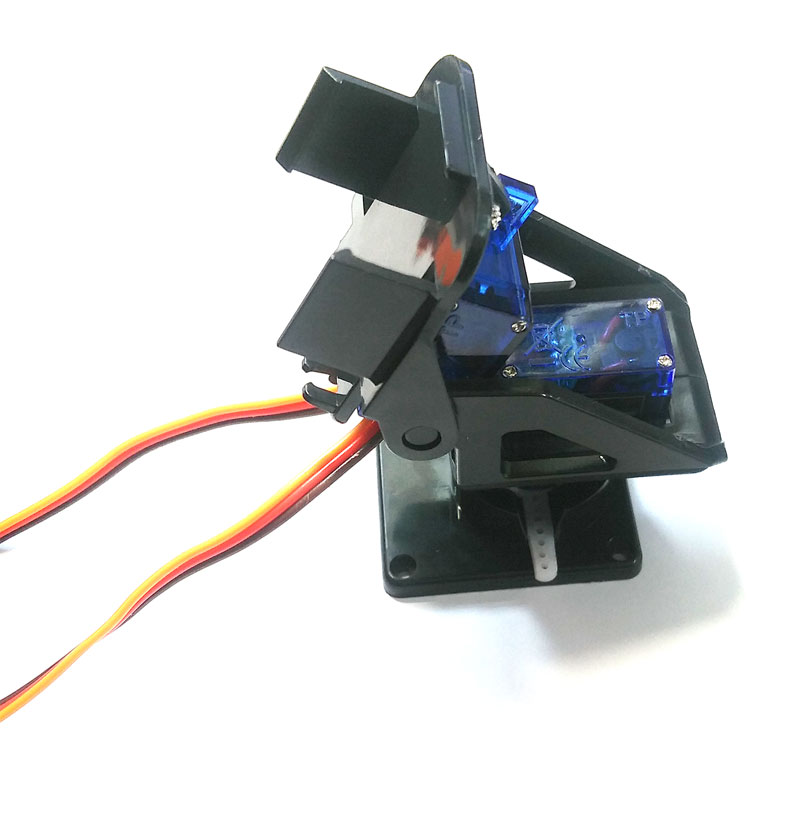

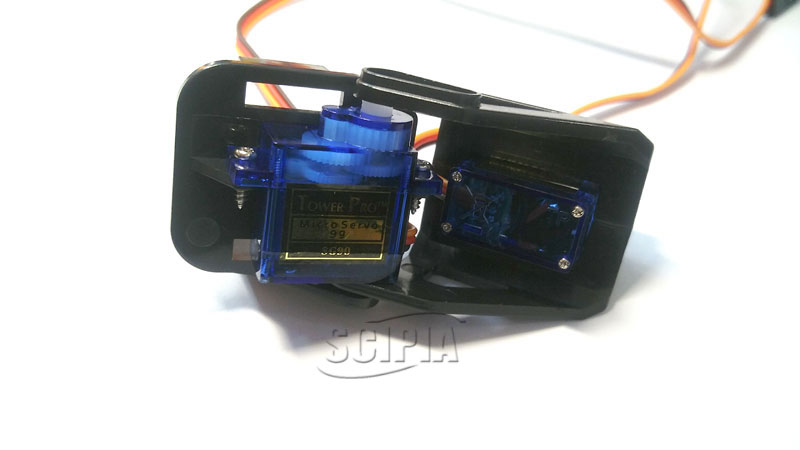

아래는 최종 완성된 사진입니다.
