열전소자 및 냉기모듈 조립법

열전소자에 전압을 가하면 소자의 양면에 온도차가 발생하며, 뜨거운 한쪽 면에 쿨러를 이용하여 온도를 낮추어 주면 다른 면이 그 온도차에 의해 급격히 온도가 낮아지게 됩니다.

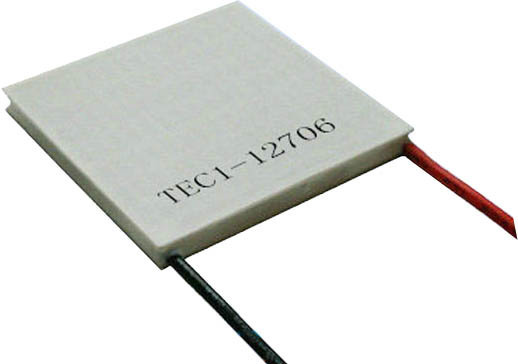

- 모델명: TEC1-12706
- 사이즈 : 40 * 40 * 3.8mm
- 내부 저항 : 2.1 ~ 2.5Ω ( 23 ± 1 ℃ 에서 측정)
- 최대 온도(차) : △ Tmax (Qc = 0) 60 ℃
- 동작 전류 : Imax = 5.8A
- 정격 전압 : DC12V (Vmax: 15V 기동 전류 5.8A)
- 냉각 능력 : Qcmax 58-65W
- 동작 조건 : -55 ℃ ~ 83 ℃ (주위 온도가 높으면 냉각효과는 당연히 떨어집니다.)

1.빨간선을 오른쪽으로 했을 때 위가 냉각면입니다. 빨간선이 검정색이 -입니다.
최대의 냉각효과를 내기 위해서는 12V 6A이상의 전원을 사용하시고, 방열판이나 수냉모듈을 이용하여 방열을 극대화하여야 합니다.

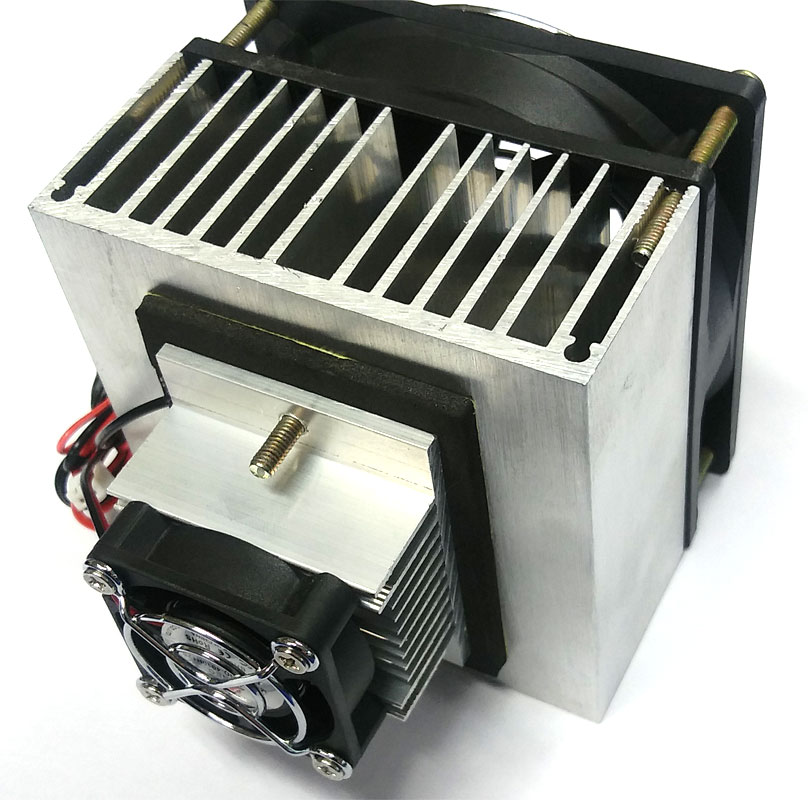

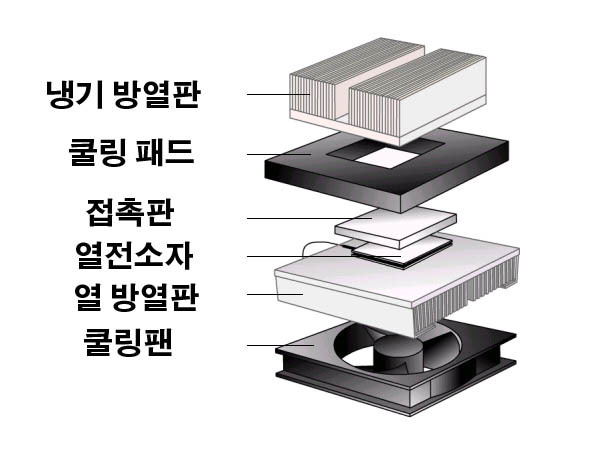

2. 열전소자를 이용한 냉각모듈 구성예입니다.

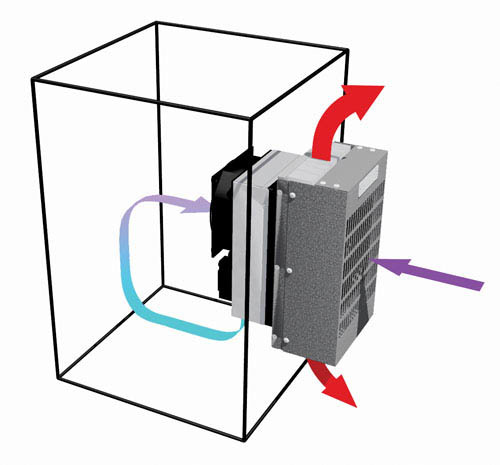

3. 열전소자를 이용한 냉장고 원리도입니다. 외부로 열을 방출시키고 내부는 냉기를 공급합니다.

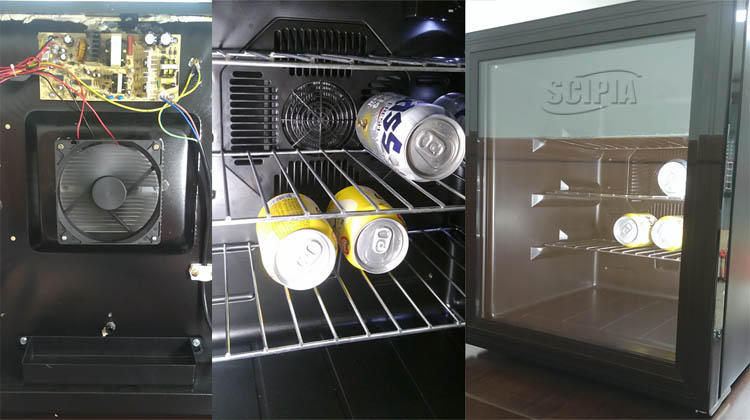

** 열전소자를 이용한 냉장고 적용예입니다. 내부용량은 48L이며, 온도는 외부온도보다 10도 정도 낮게 유지되며, 와인 및 화장품 냉장고 또는 화학약품, 전자부품 저장소로 적합합니다.

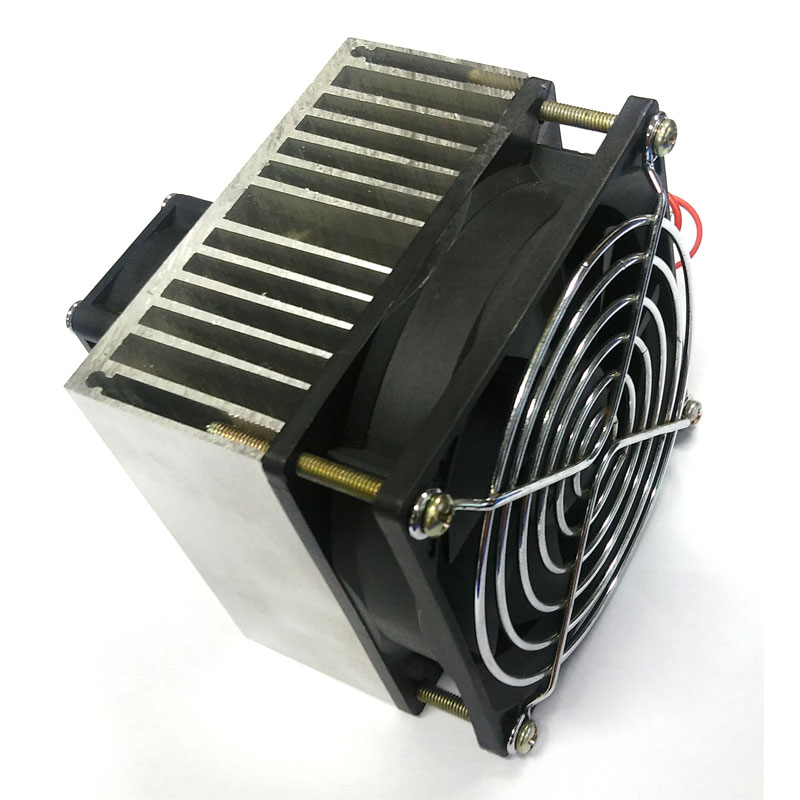

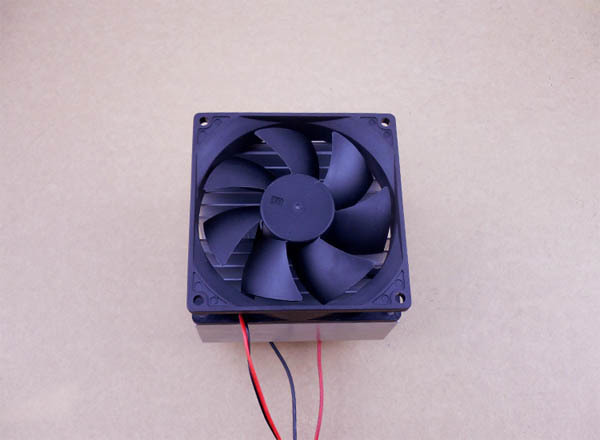

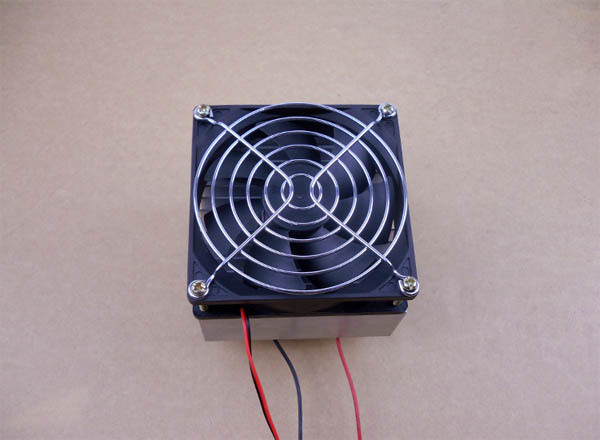

4. 열전소자로 냉각모듈을 구성한 후 동작시킨 예입니다.
(*** 냉각온도는 주위온도 및 방열효율에 따라 결정됨에 유의하시기 바랍니다.)

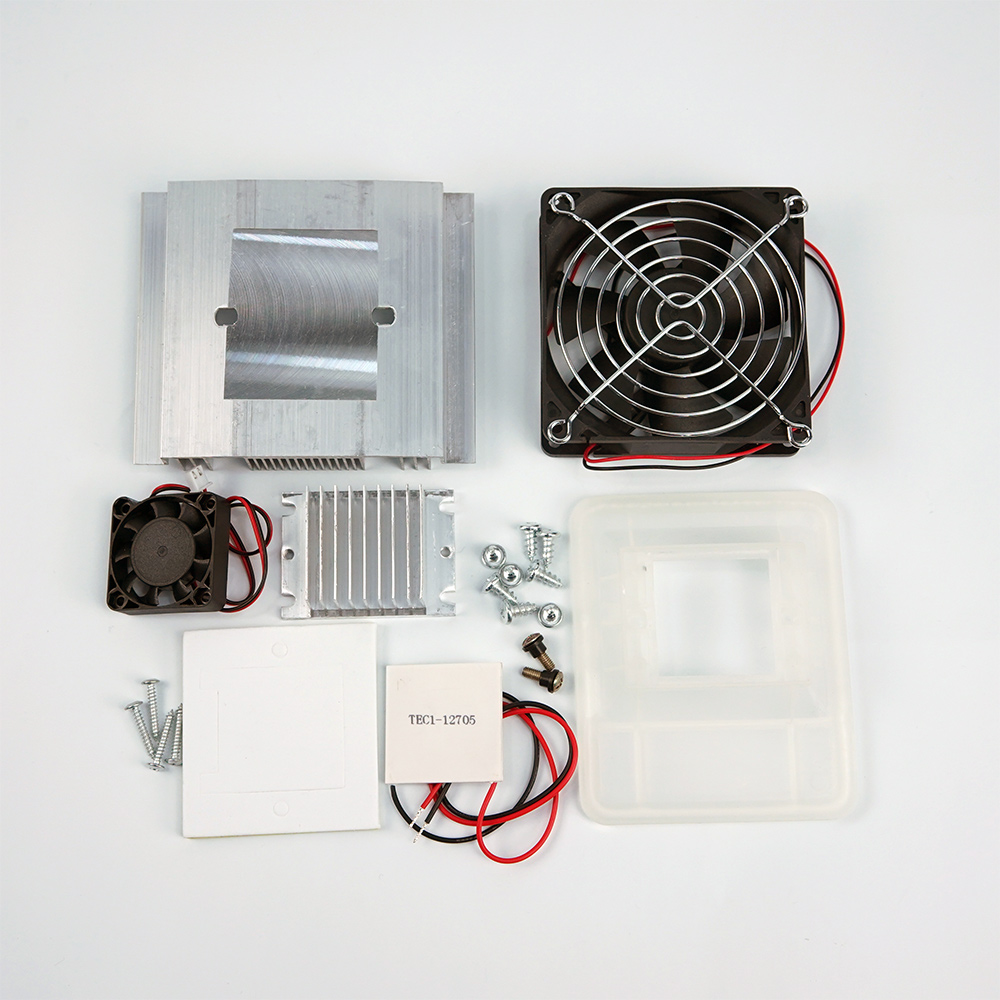

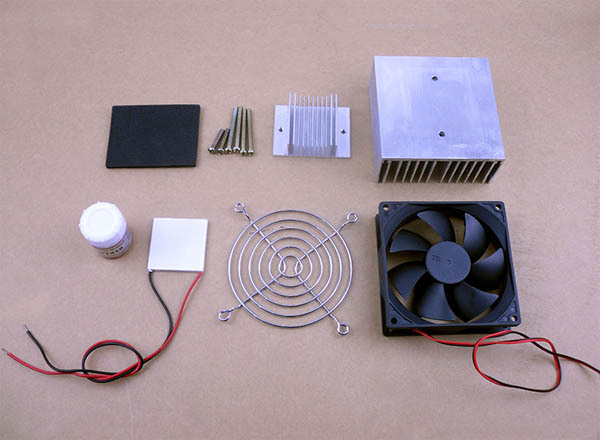

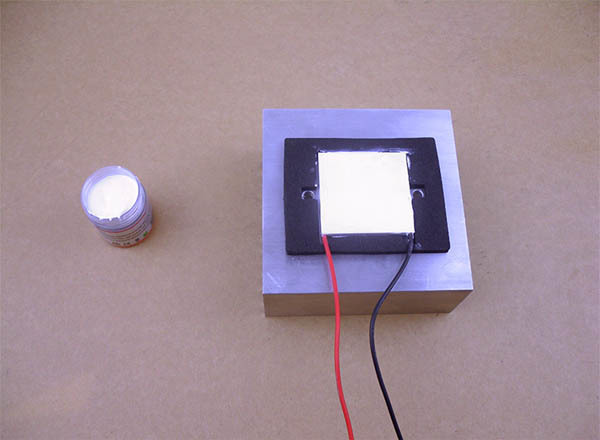

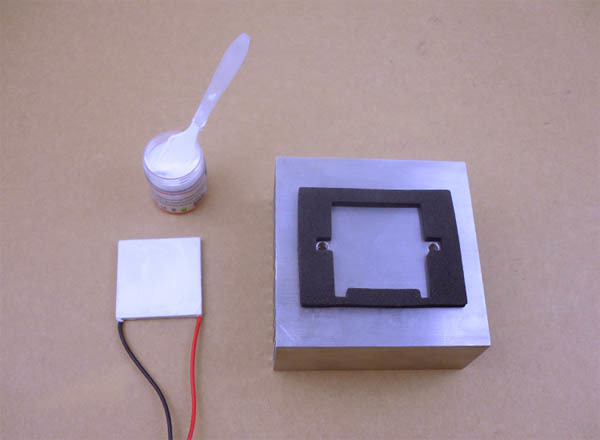

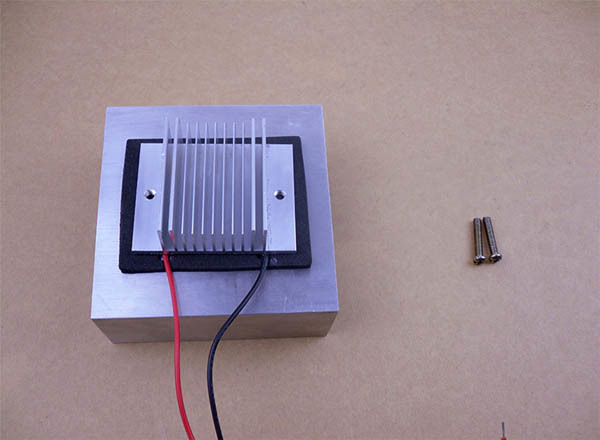

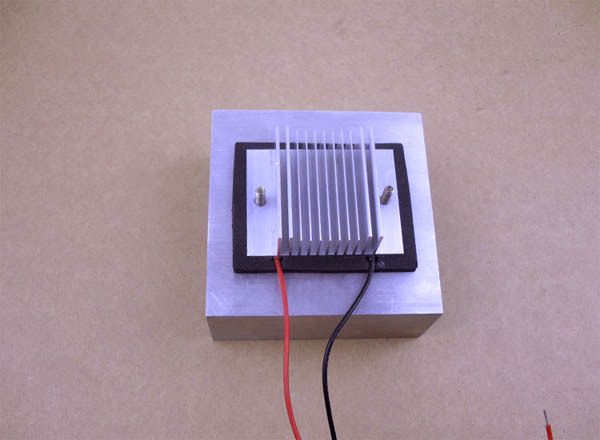

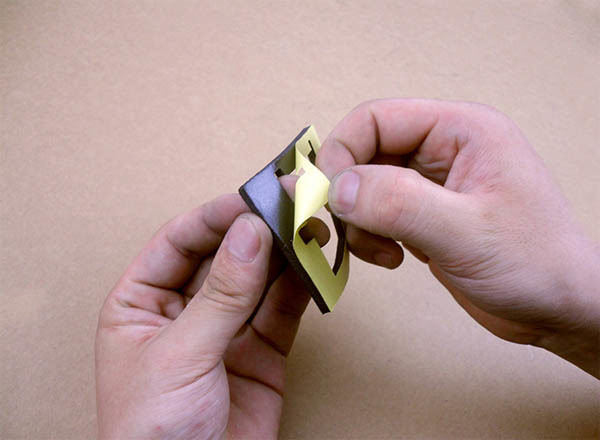

5. 다음은 열전소자를 이용한 냉각모듈 조립과정입니다.
