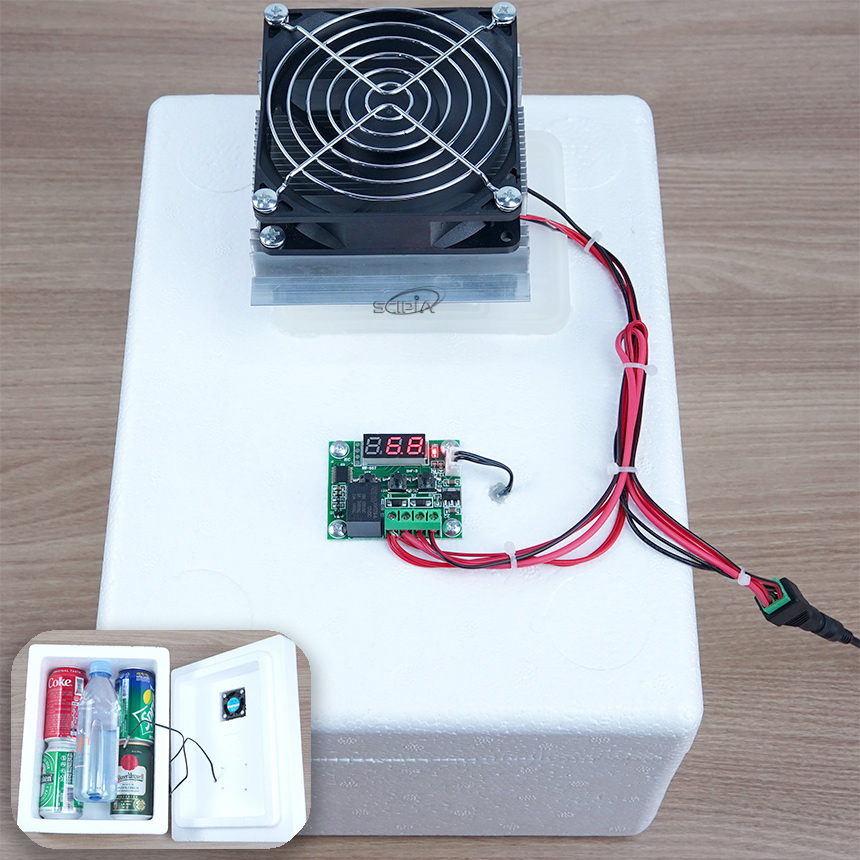

PART1에서 조립한 열전소자 냉기모듈을 사용하여 온도컨트롤러로 온도제어가 가능한 미니 냉장고를 만들어봅니다. 냉장고 본체는 스티로폼 아이스박스를 사용합니다.

여기서 사용하는 냉기모듈은 냉기단열 브라켓이 포함되어 아이스박스나 프레임에 부착이 용이한 것이 특징입니다.

전원은 12V 5A이상을 사용하여야 하며 효율이 떨어지는 파워를 사용하는 경우 냉각성능이 떨어질 수 있습니다.

냉장고 실험시 아이스박스 내에 내용물이 많으면 냉장온도가 높아지고 더디게 떨어집니다.

- 조립 동영상



PART3 - 온도컨트롤러 부착형 냉장고제작 실습

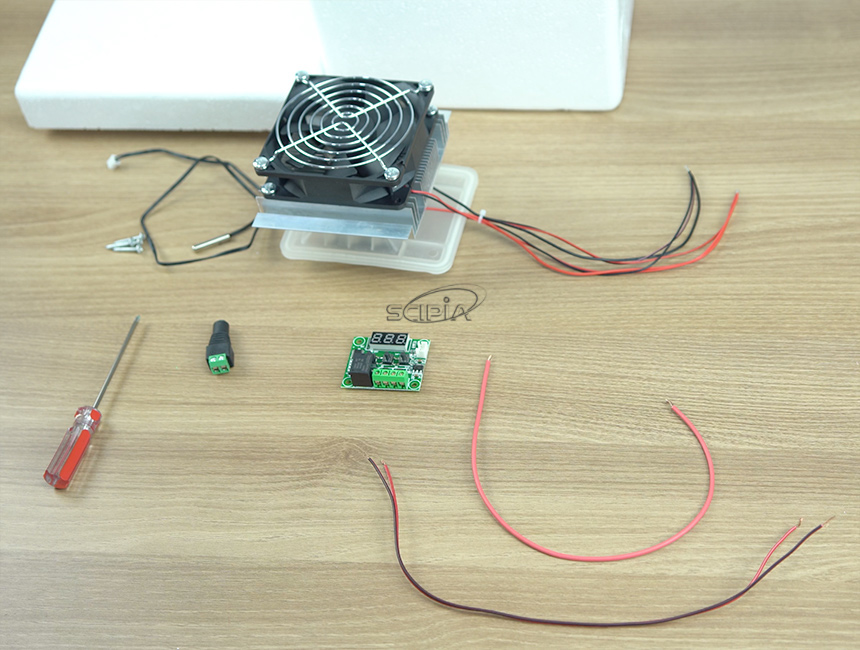

- 열전소자 냉기모듈과 온도컨트롤러(나사, 전선포함), 스티로폼 아이스박스를 준비합니다.

  스티로폼을 자를 도구(자, 칼, 펜)와 냉기모듈을 고정할 글루건(또는 실리콘, 양면테이프)을 함께 준비해주세요.

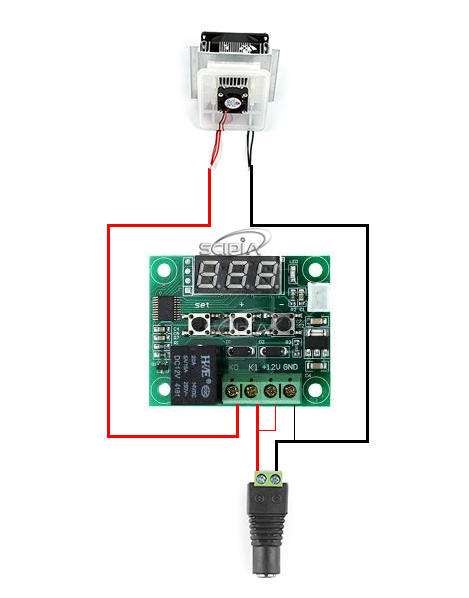

- 아래는 열전소자 냉기모듈과 온도컨트롤러와의 전체 결선도입니다.

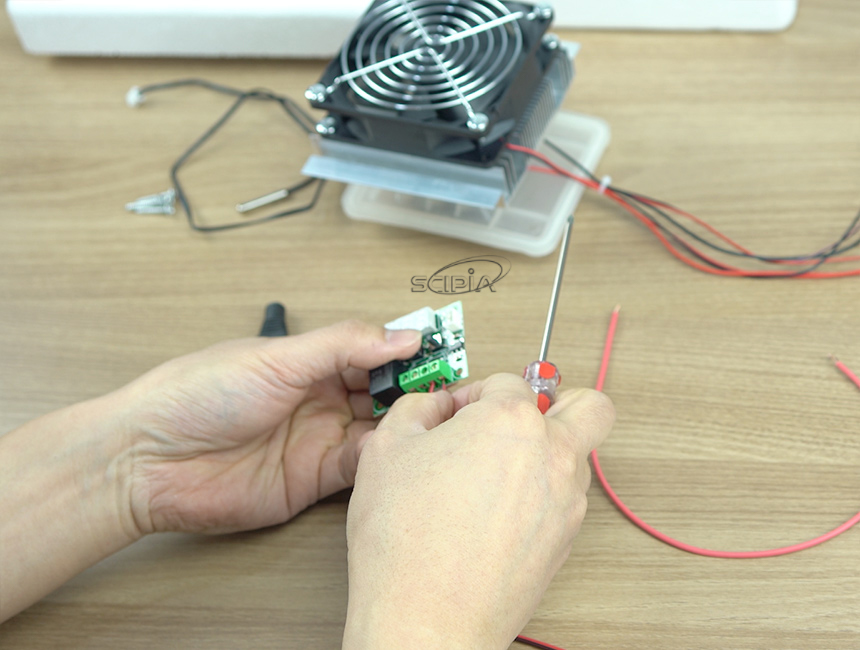

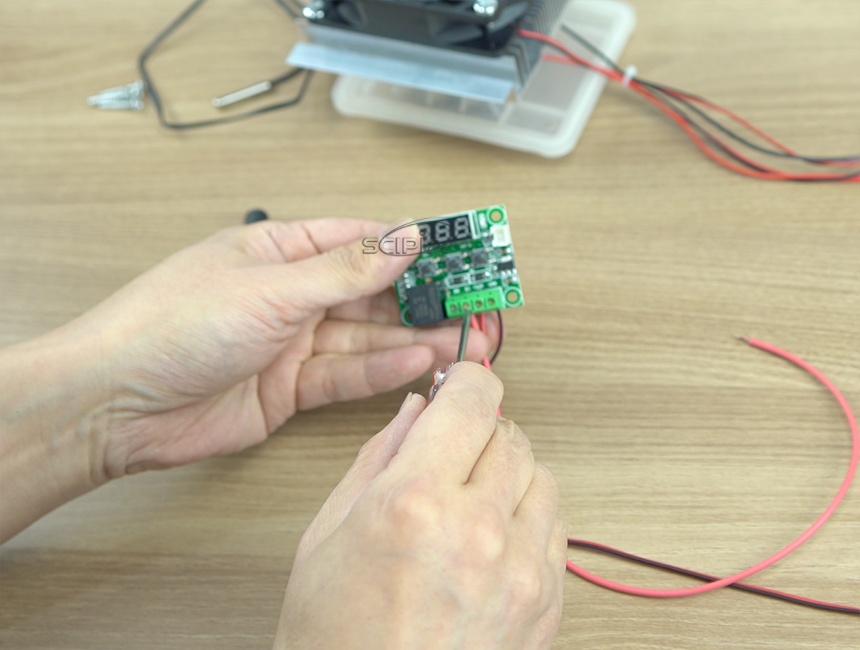

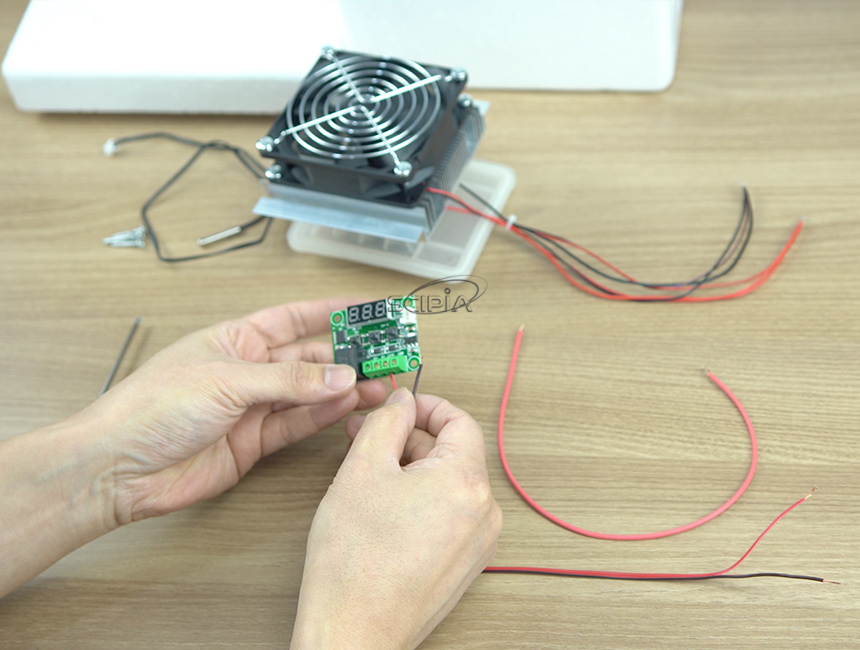

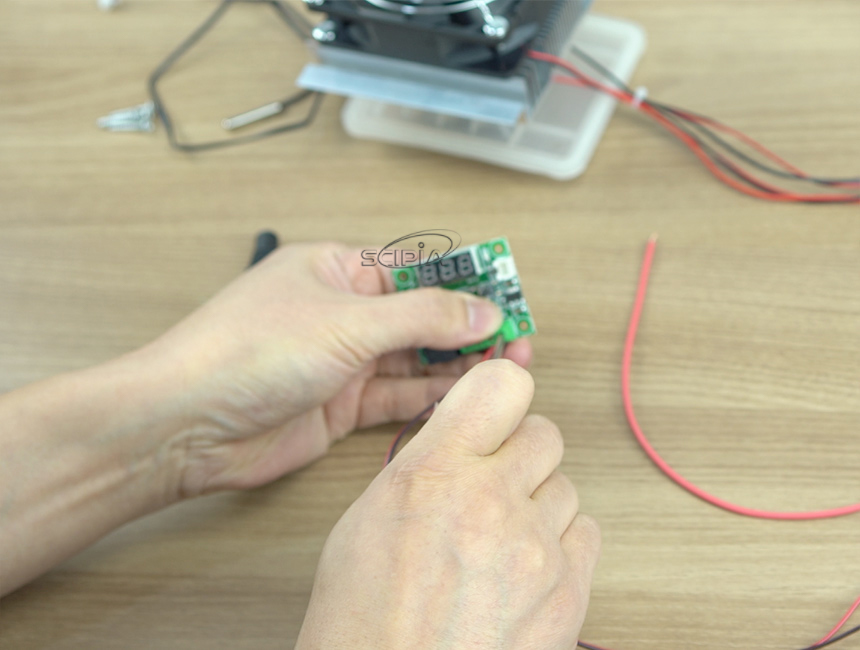

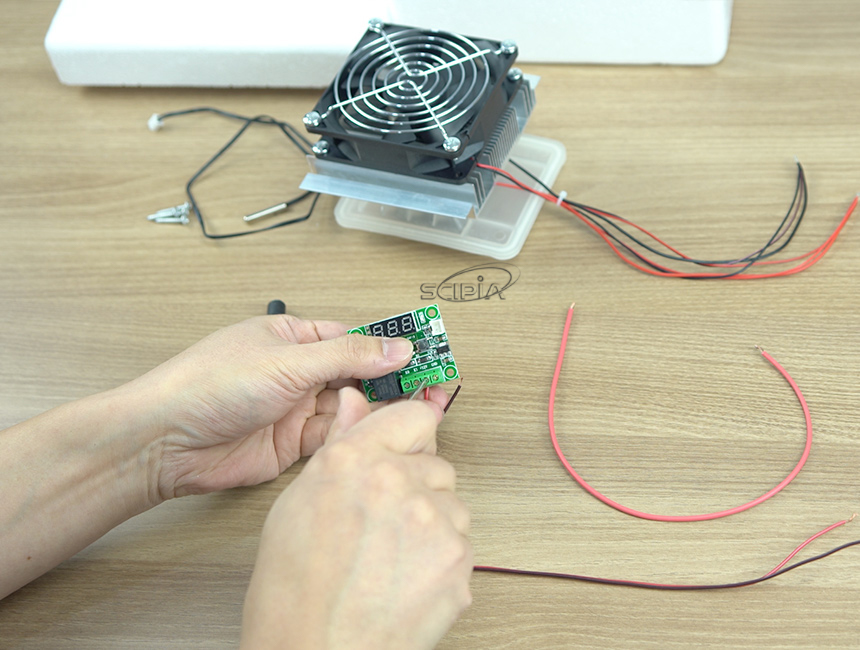

- 먼저 온도컨트롤러 구동용 전원을 온도컨트롤러의 +12(적색선), GND(흑색선) 단자에 각각 연결합니다.

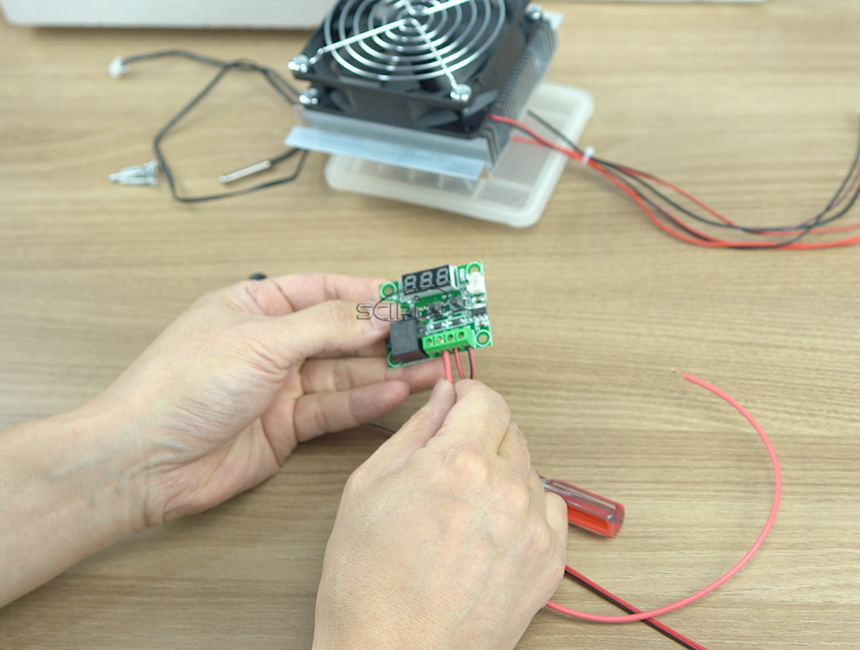

- K1 단자에 굵은 적색선을 연결합니다.

K0와 K1 단자는 릴레이 접점(전자석 스위치)에 해당하며 온도컨트롤러에 의해 K0와 K1이 붙었다 떨어지는 스위치 동작으로 열전소자를 ON/OFF하게 됩니다.

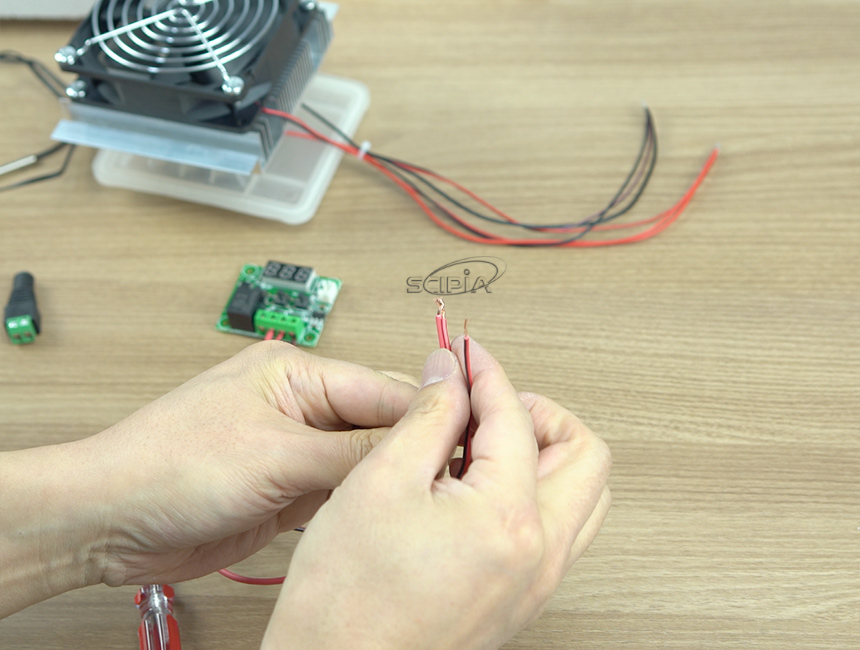

- 온도컨트롤러의 +12V단자에 연결된 적색선과 K1단자에 연결된 굵은 적색선을 묶어줍니다.

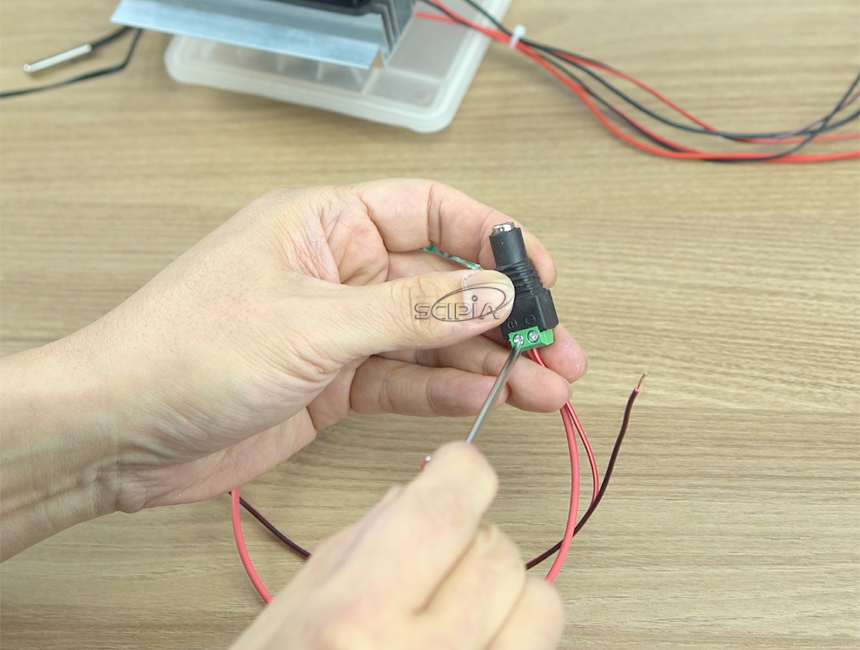

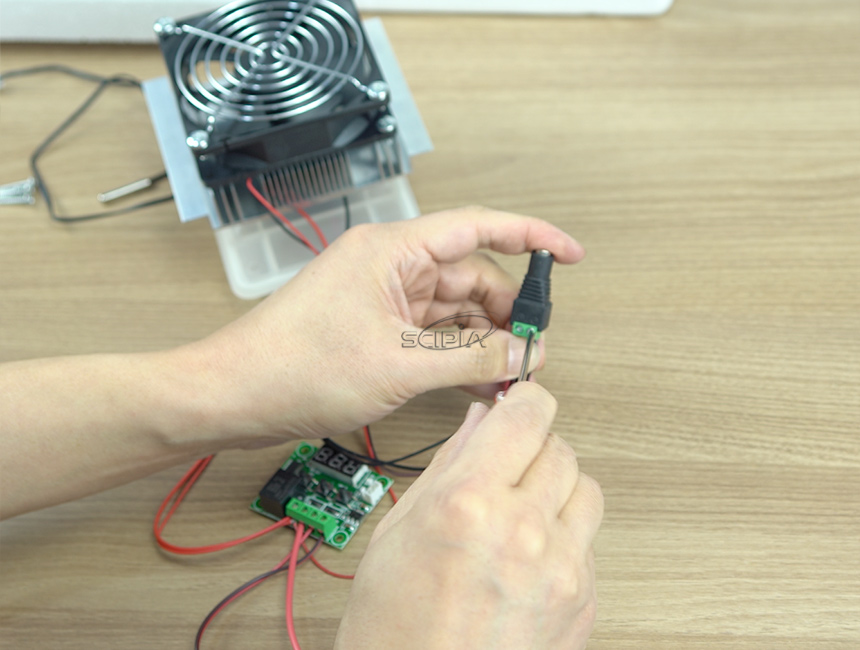

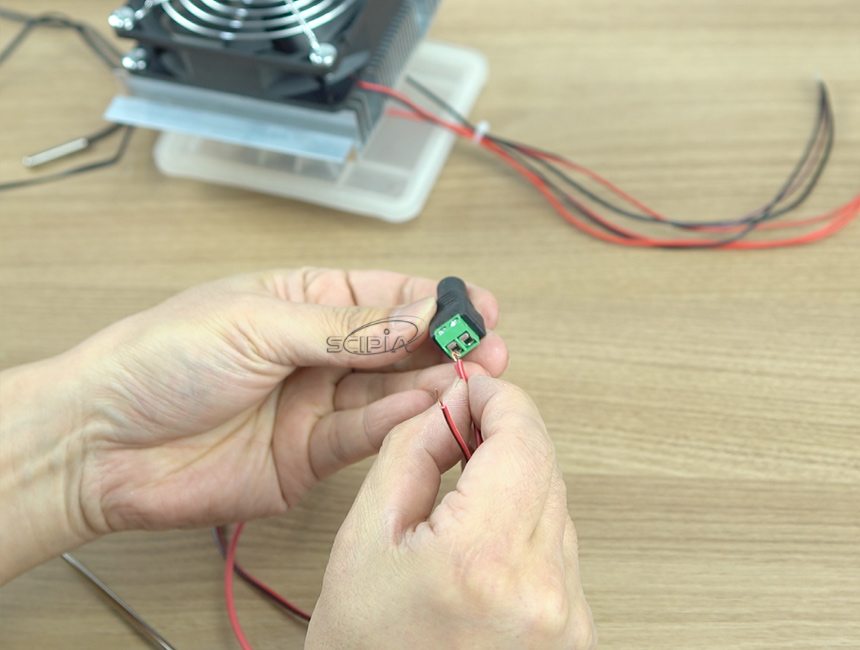

  묶어준 선을 DC터미널의 +에 연결합니다.

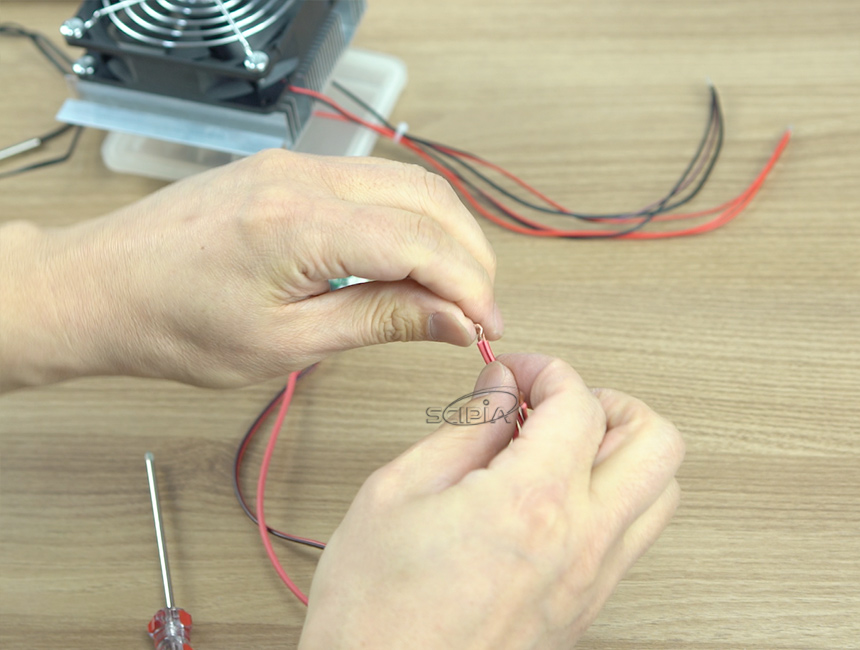

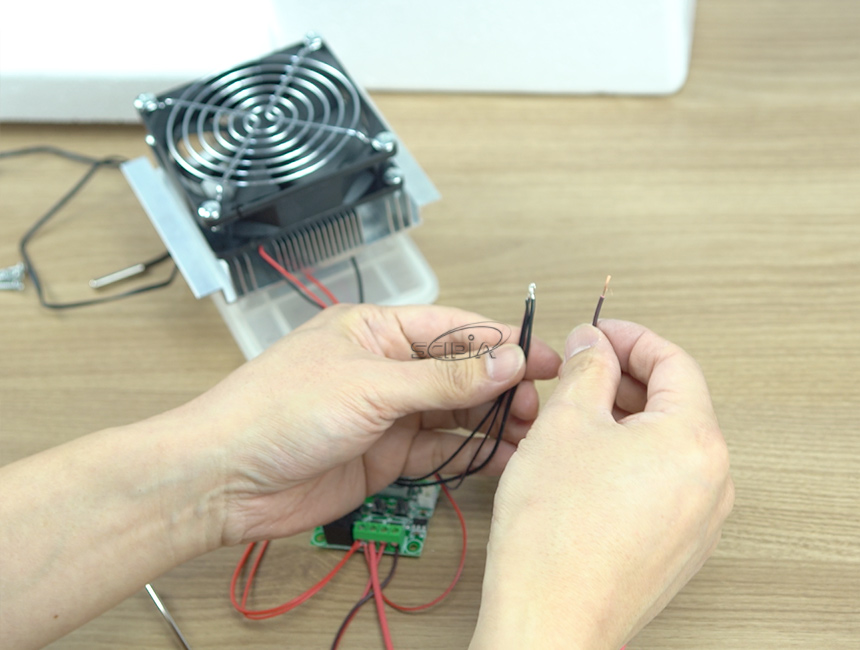

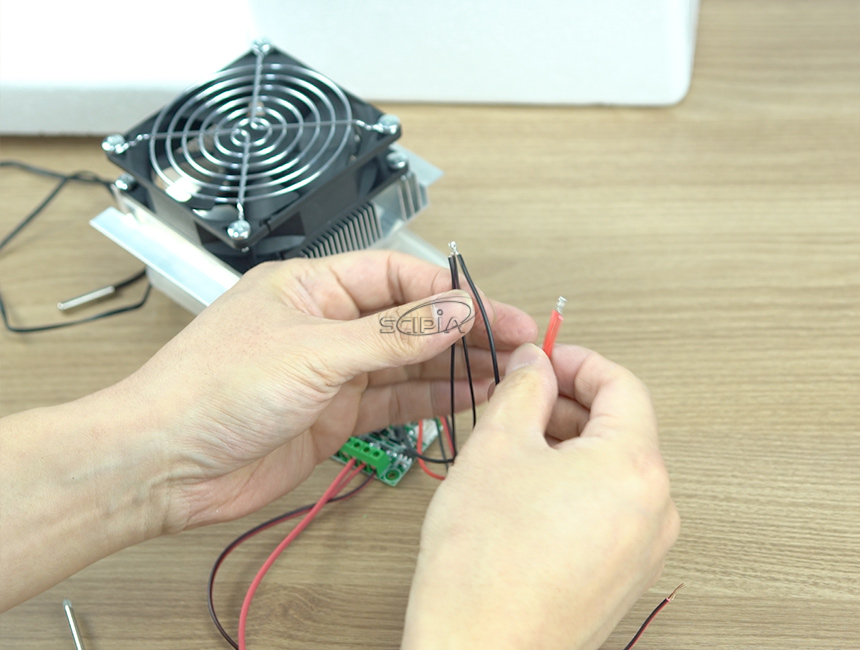

- 열전소자 냉기모듈에서 적색선 3개(열전소자, 냉기팬, 쿨링팬)를 같이 묶어줍니다. 나머지 흑색선 3개도 같이 묶어줍니다.

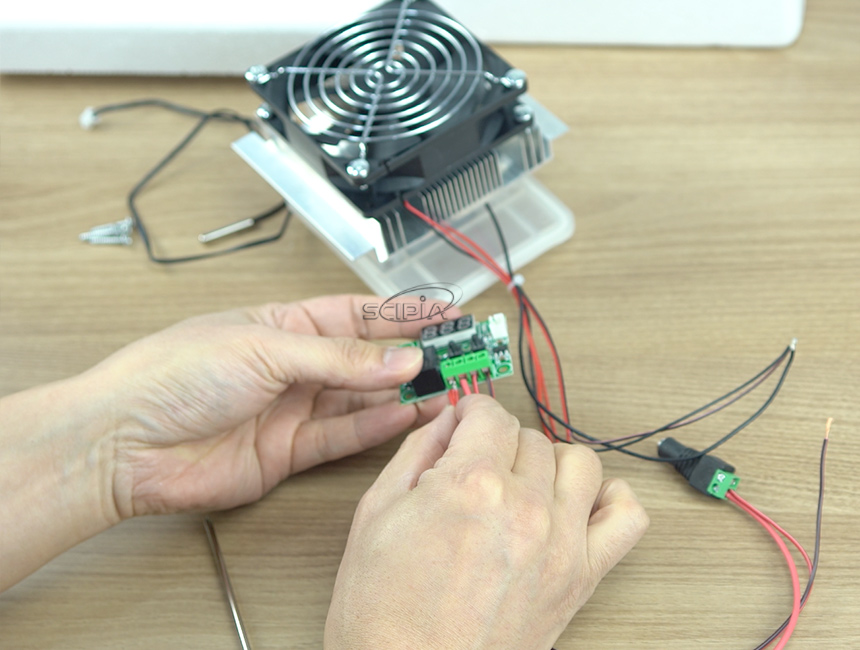

- 열전소자 냉기모듈의 적색선 묶음을 온도컨트롤러의 K0단자에 연결합니다.

단자와 최대한 접촉이 되도록 그리고 단단히 조여줘야 합니다. 그렇지 않은 경우 접촉저항에 의하여 단자에서 열이 발생하고 냉각성능도 떨어지게 됩니다.

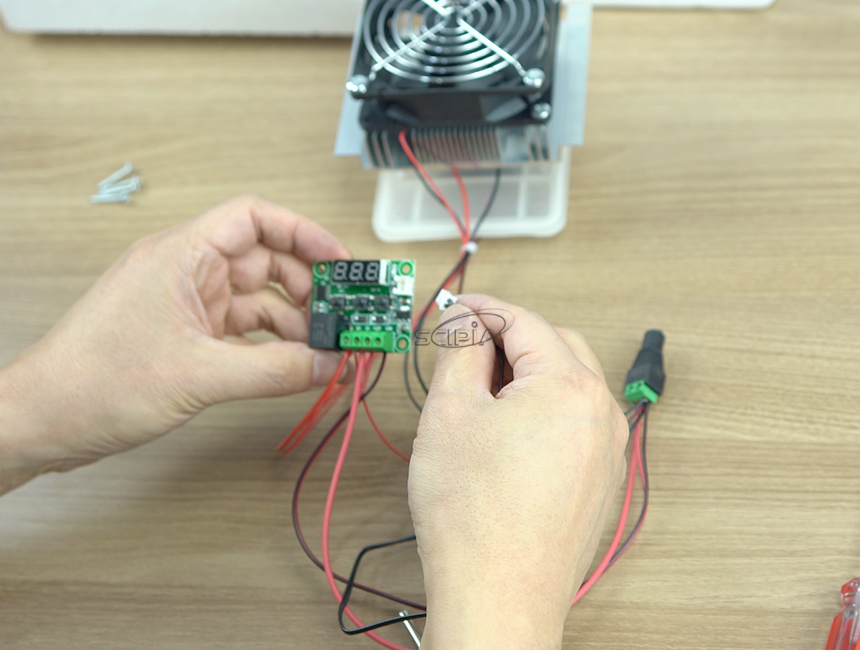

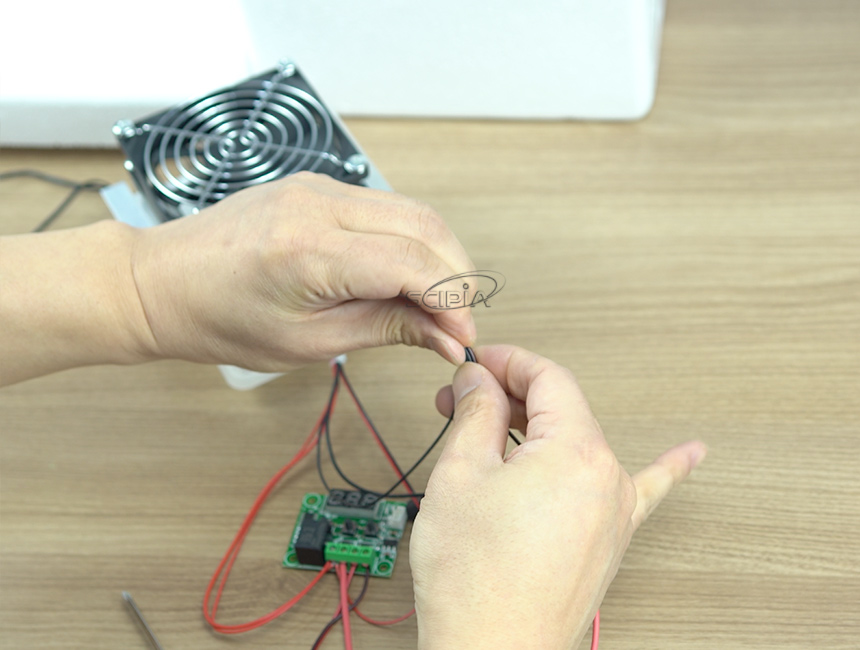

- 이제 열전소자 냉기모듈의 흑색선 묶음을 온도컨트롤러의 GND에 연결된 흑색선과 다시 한번 묶어줍니다.

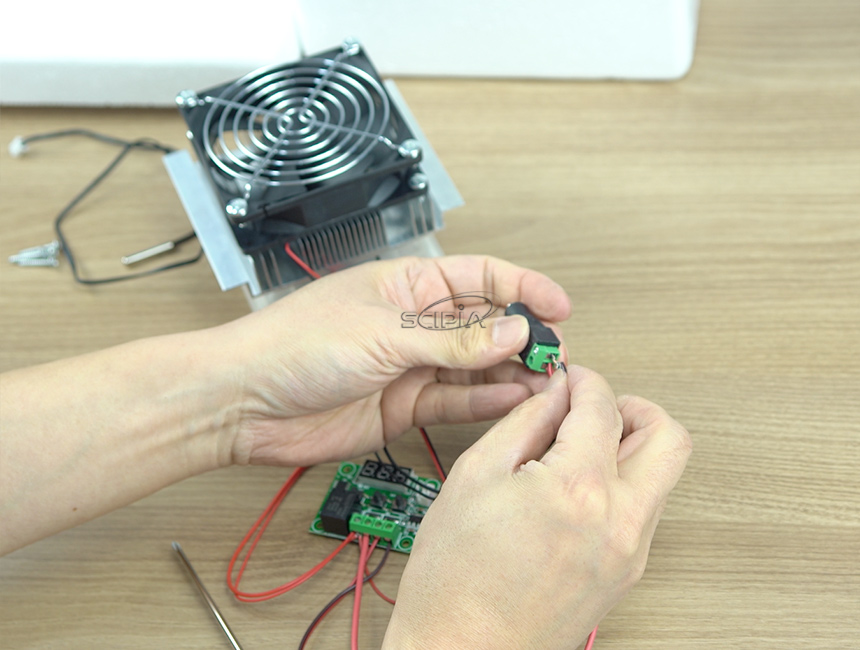

- 이제 4가닥의 흑색선 묶음을 DC터미널의 -단자에 연결합니다.

이 때에도 단자와 최대한 접촉이 되도록 그리고 단단히 조여줘야 합니다. 그렇지 않은 경우 접촉저항에 의하여 단자에서 열이 발생하고 냉각성능도 떨어지게 됩니다.



- 온도센서선을 온도컨트롤러의 센서단자에 꼽습니다.

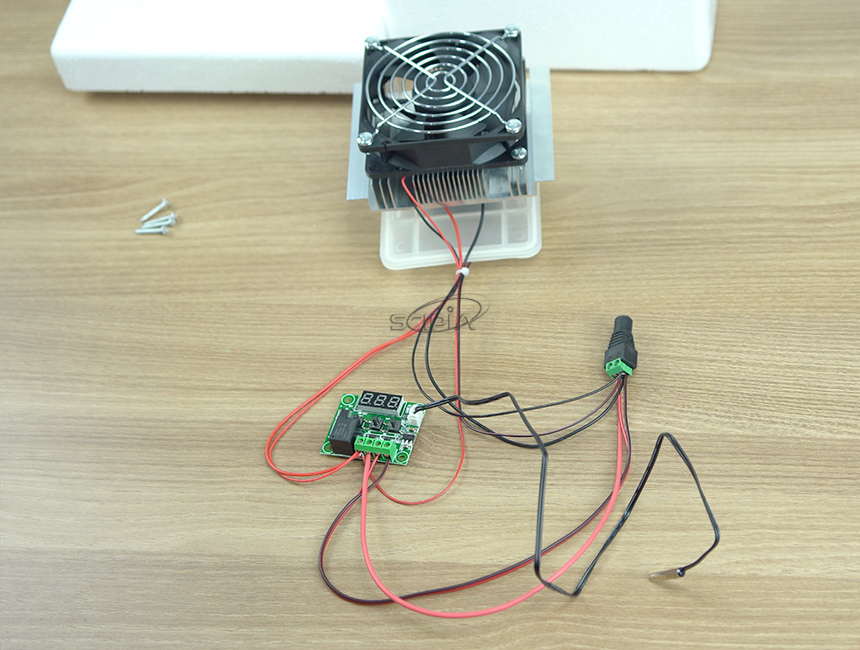

- 이제 모든 결선이 끝났습니다.

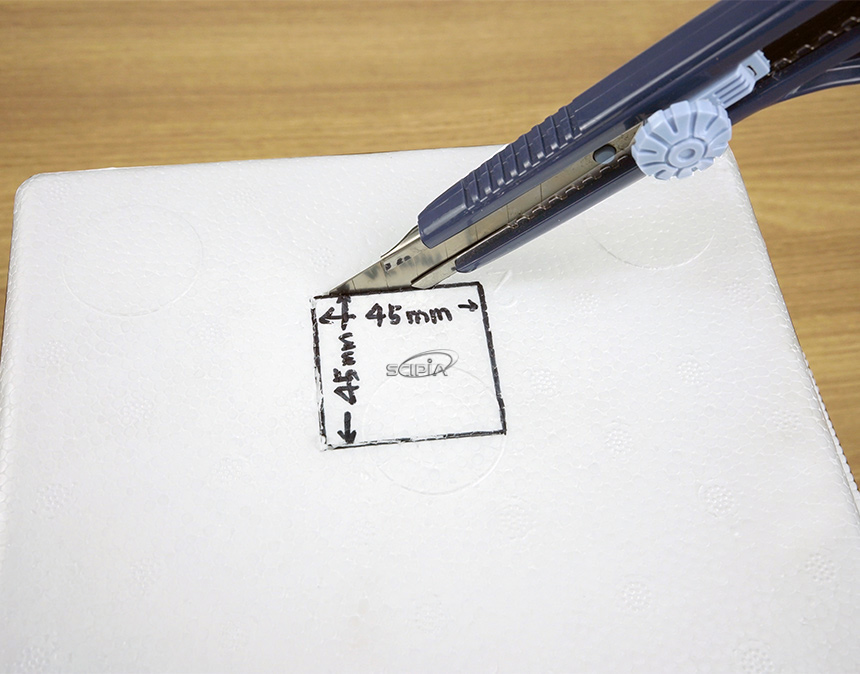

- 먼저 스티로폼 아이스박스의 뚜껑에 45x45mm 정사각형을 그린 후 칼로 잘라냅니다. 칼을 사용하실 때는 손이 베이지 않도록 주의하시기 바랍니다.

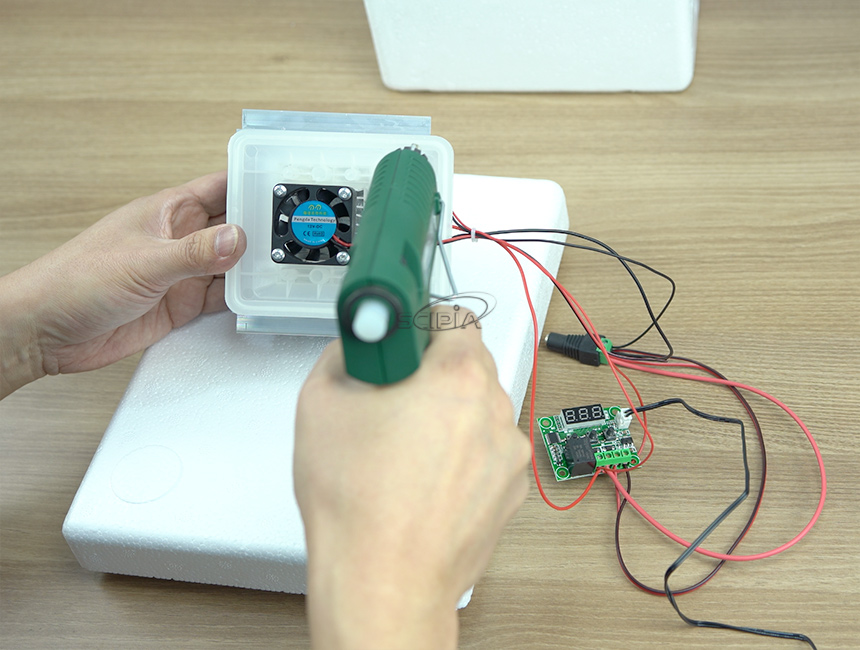

- 열전소자 냉기모듈 브라켓의 네 모서리에 글루건을 발라준 후에, 스티로폼에 부착시켜줍니다.

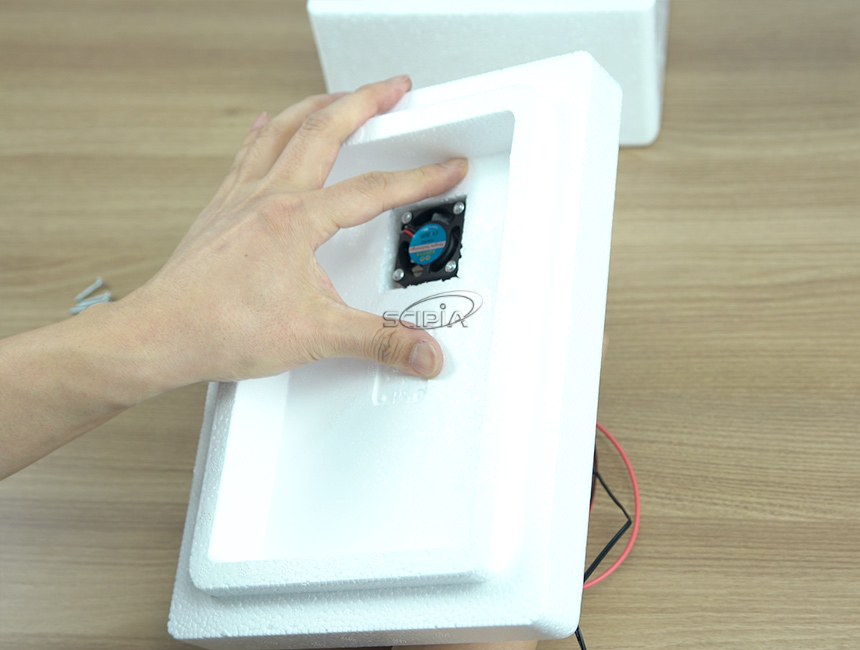

글루건을 바를 때는 글루건이 굳기 전에 최대한 빨리 아이스박스에 부착하는 것이 좋습니다. 그리고 글루건이 완전히 굳기 전에 내부쪽에서 냉기팬이 사각홀의 중앙에 오도록 조정합니다.

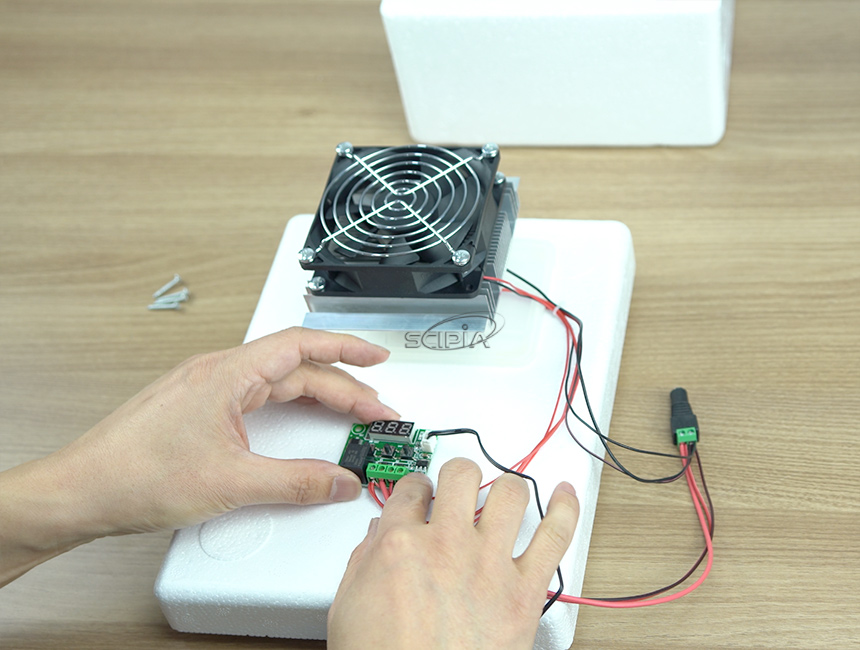

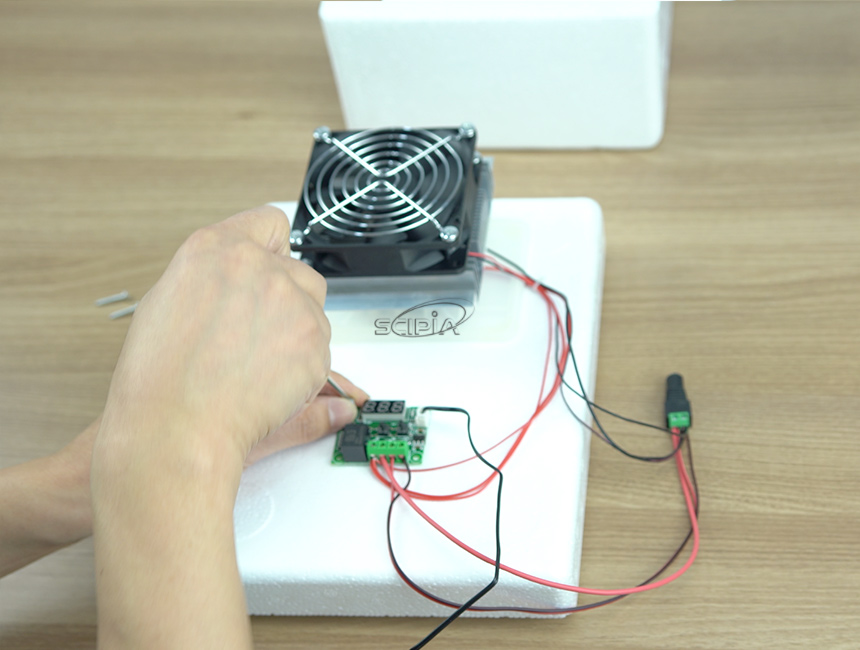

- 온도컨트롤러가 부착될 적당한 위치에 온도컨트롤러를 올려놓고 나사 4개로 고정합니다.



- 나사는 스티로폼에 어렵지 않게 고정할 수 있습니다.

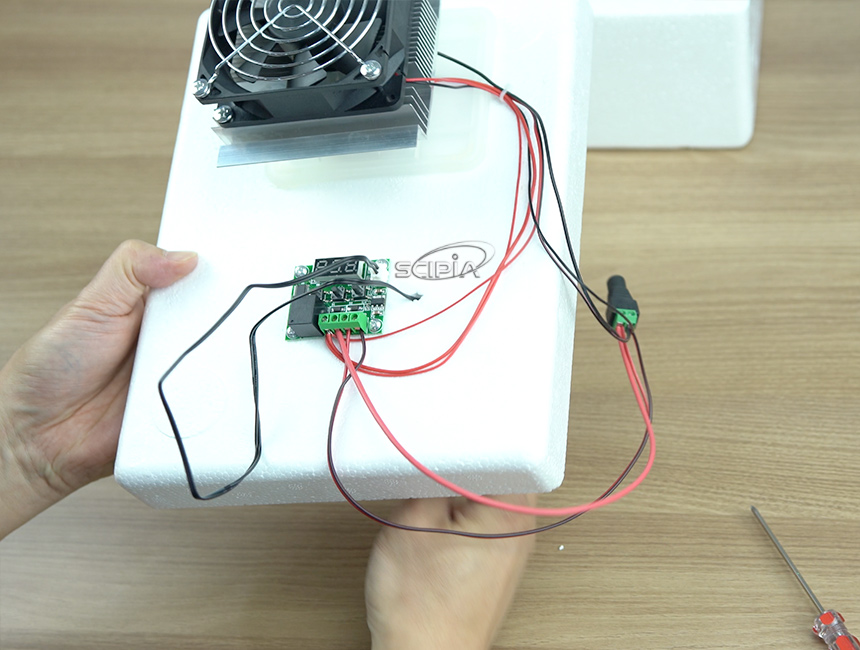

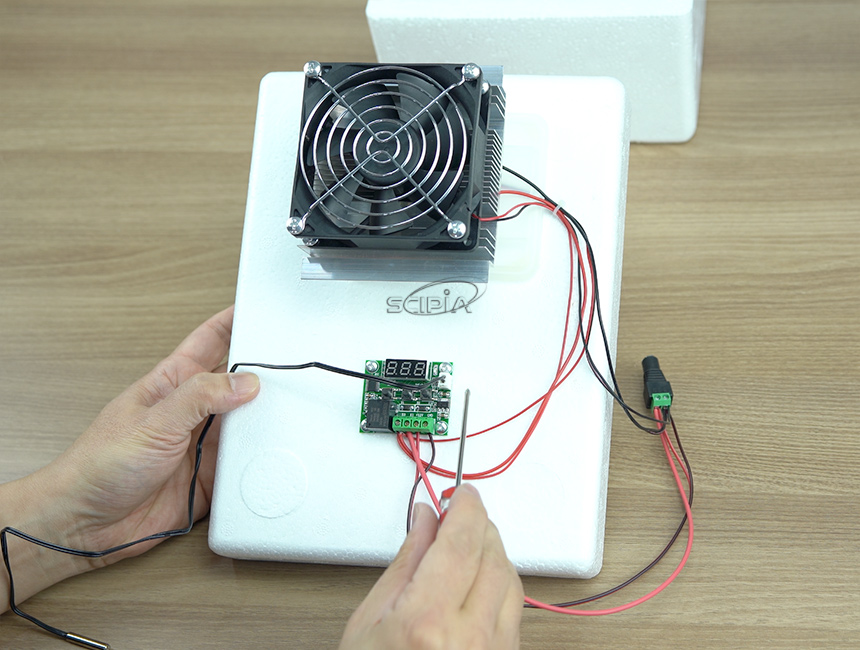

- 드라이버를 사용하여 온도컨트롤러 옆에 온도센서가 들어갈 구멍을 뚫어주고 그 구멍으로 온도센서를 집어넣습니다.

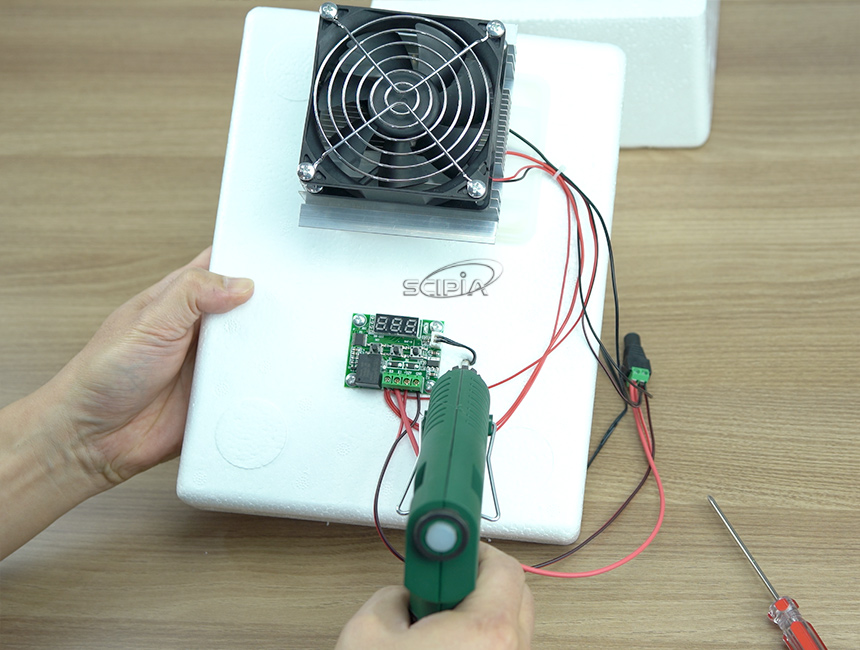

- 온도센서 구멍에 글루건으로 마감처리를 합니다.

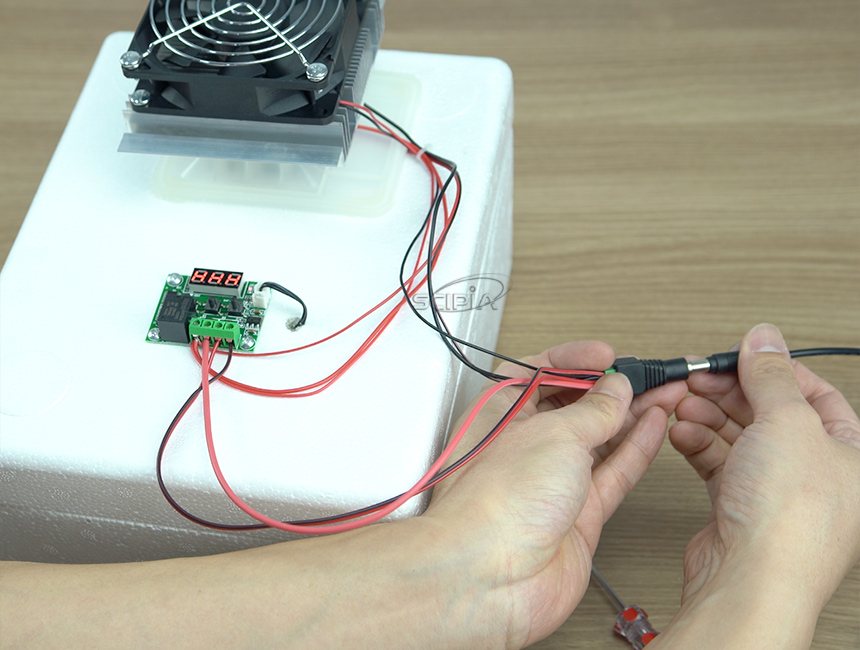

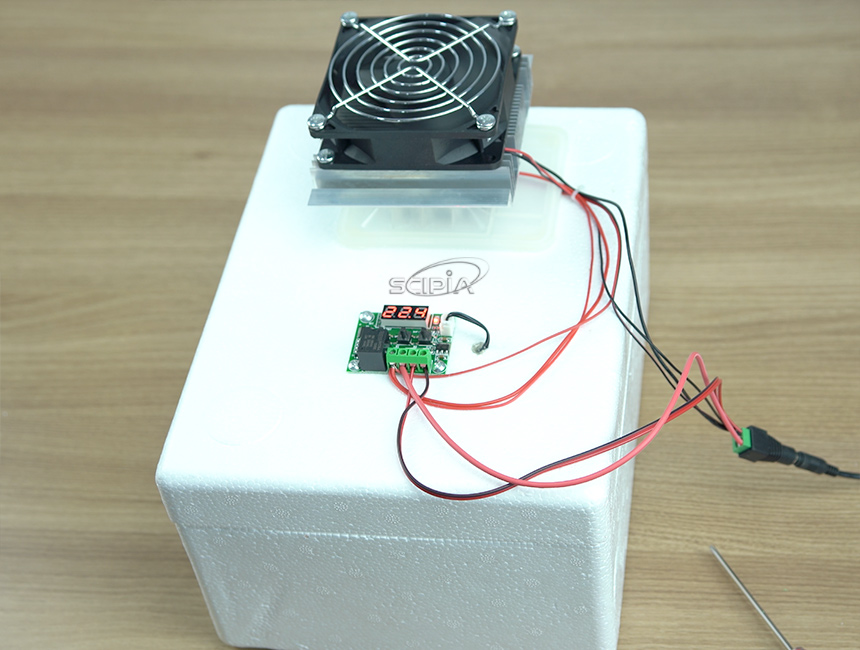

- 이제 아답터 전원을 꼽고 테스트합니다. 전원은 12V 5A이상을 사용하여야 하며 효율이 떨어지는 파워를 사용하는 경우 냉각성능이 떨어질 수 있습니다.

온도컨트롤러에서 온도를 설정하려면 먼저 SET버튼을 누르고 화면이 점멸하면 +/-버튼을 사용하여 원하는 온도로 맞추고 그대로 5초정도 기다리면 설정된 온도로 저장됩니다.

초기 ON/OFF 구간은 2°C입니다(즉, 10°C로 설정하면 10°C에서 OFF가 되고 12°C에서 ON됩니다). 변경하려면 SET버튼을 길게 누르고 P1모드에서 변경하시면 됩니다. 자세한 사항은 온도컨트롤러 설명서를 참고하시기 바랍니다.
