PART1에서 조립한 열전소자 냉기모듈을 사용하여 LCD디지털 온도계가 부착된 미니 냉장고를 만들어봅니다. 냉장고 본체는 스티로폼 아이스박스를 사용합니다.

여기서 사용하는 냉기모듈은 냉기단열 브라켓이 포함되어 아이스박스나 프레임에 부착이 용이한 것이 특징입니다.

전원은 12V 5A이상을 사용하여야 하며 효율이 떨어지는 파워를 사용하는 경우 냉각성능이 떨어질 수 있습니다.

냉장고 실험시 아이스박스 내에 내용물이 많으면 냉장온도가 높아지고 더디게 떨어집니다.



- 조립 동영상



PART2 - LCD디지털 온도계 부착형 냉장고제작 실습



- 열전소자 냉기모듈과 LCD 디지털 온도계, 스티로폼 아이스박스를 준비합니다.

  스티로폼을 자를 도구(자, 칼, 펜)와 냉기모듈을 고정할 글루건(또는 실리콘, 양면테이프)을 함께 준비해주세요.

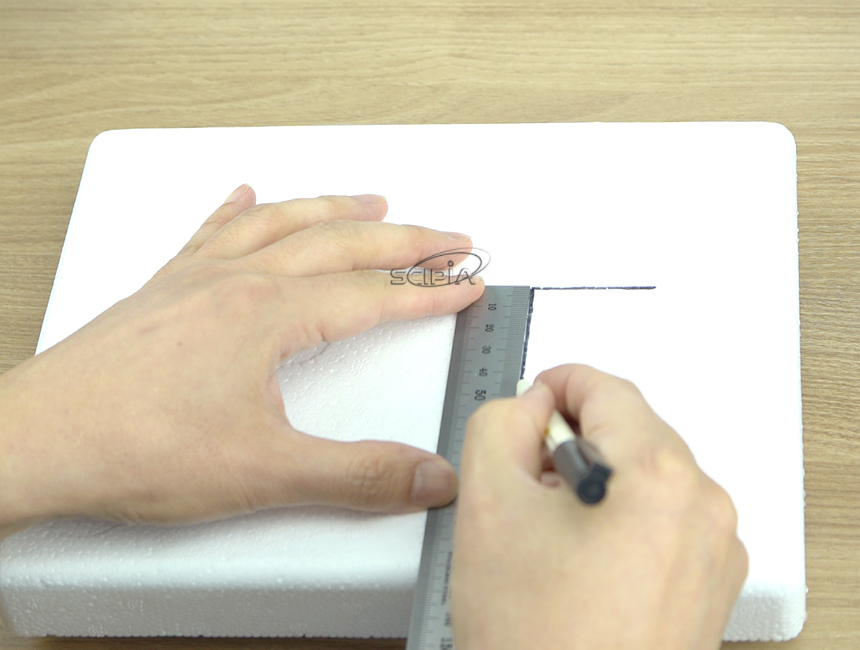

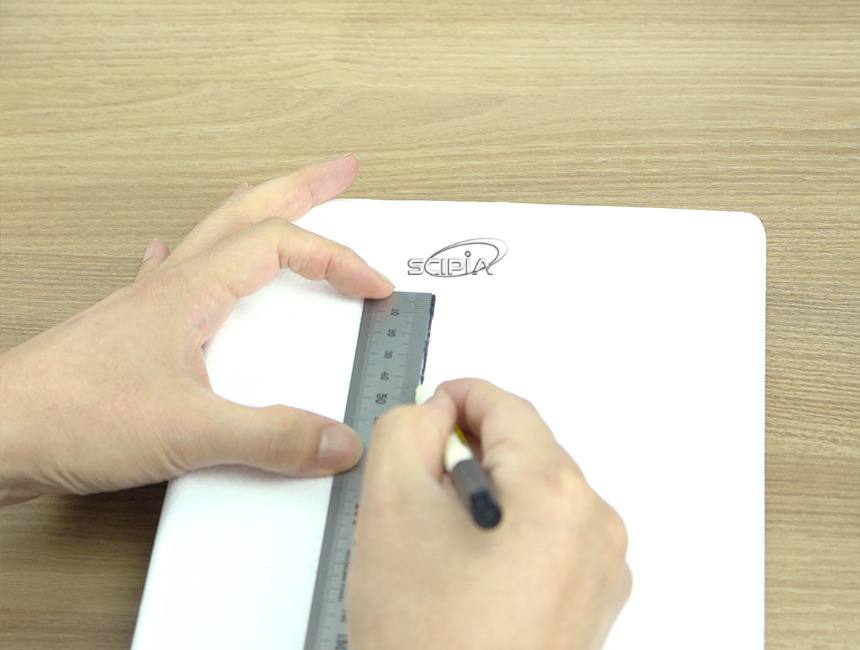

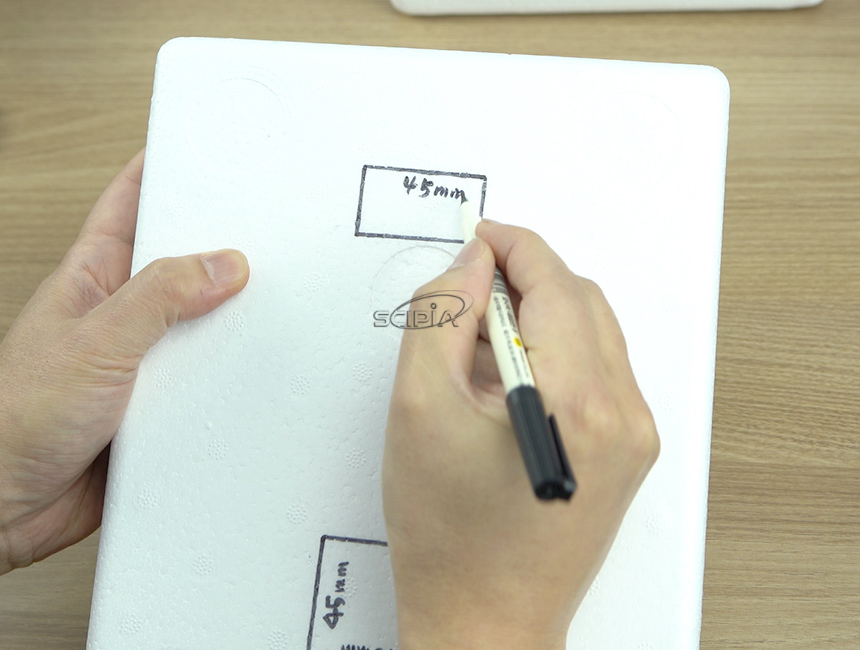

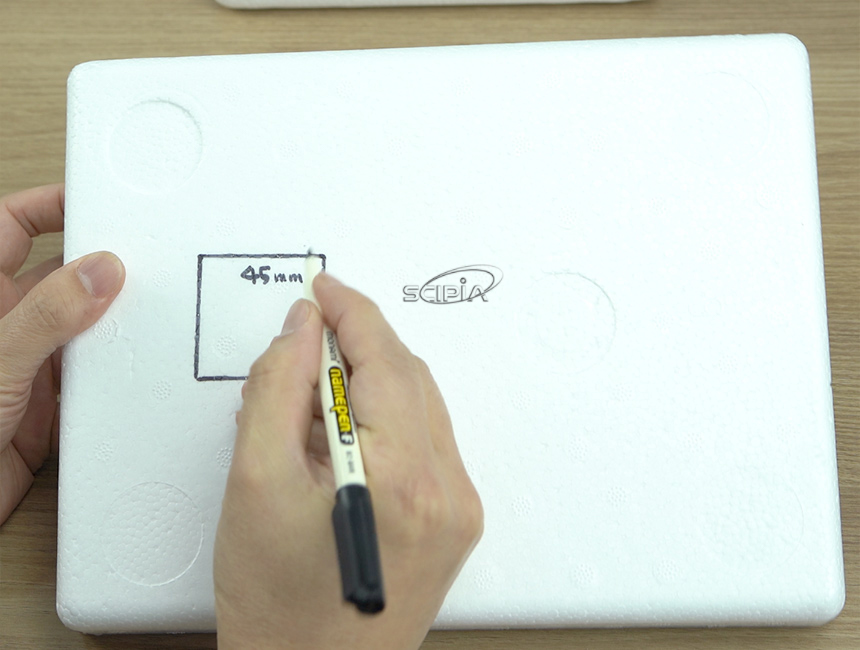

- 온도계와 방열판이 들어갈 수 있는 구멍을 만들기전에 먼저, 자로 정확한 치수를 재어 선을 그려놓습니다.

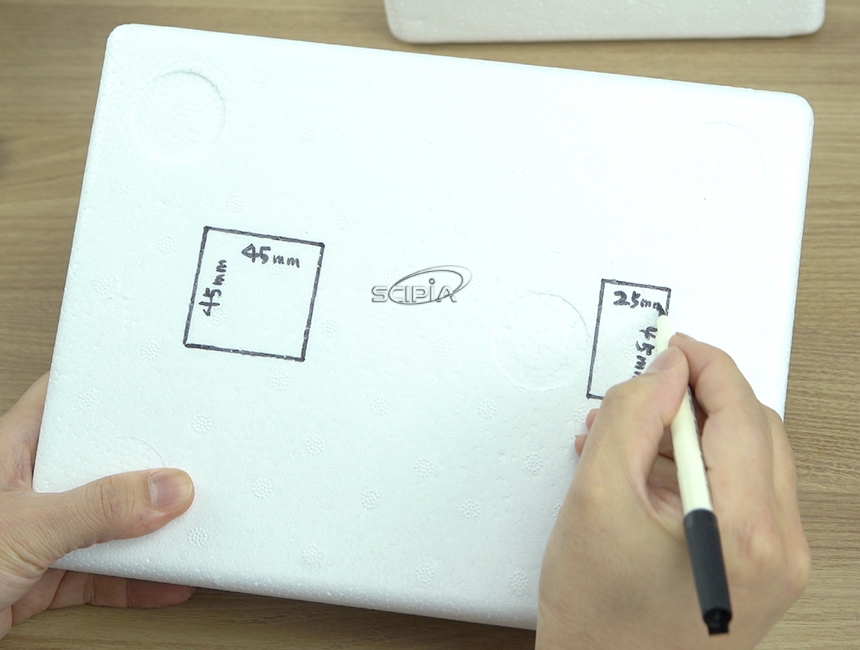

   방열판 사이즈 (45mm x 45mm) , 온도계 사이즈 (45mm x 25mm)

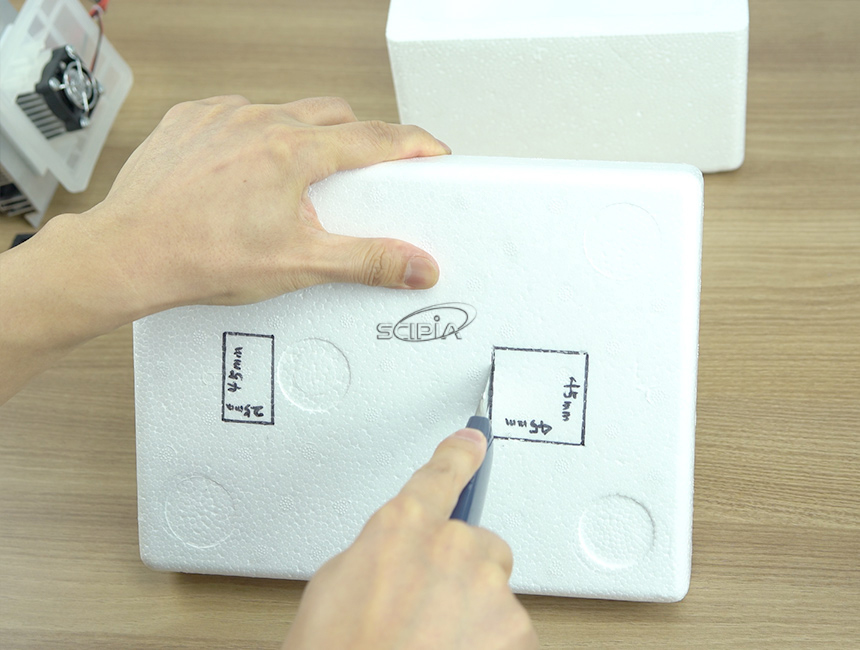

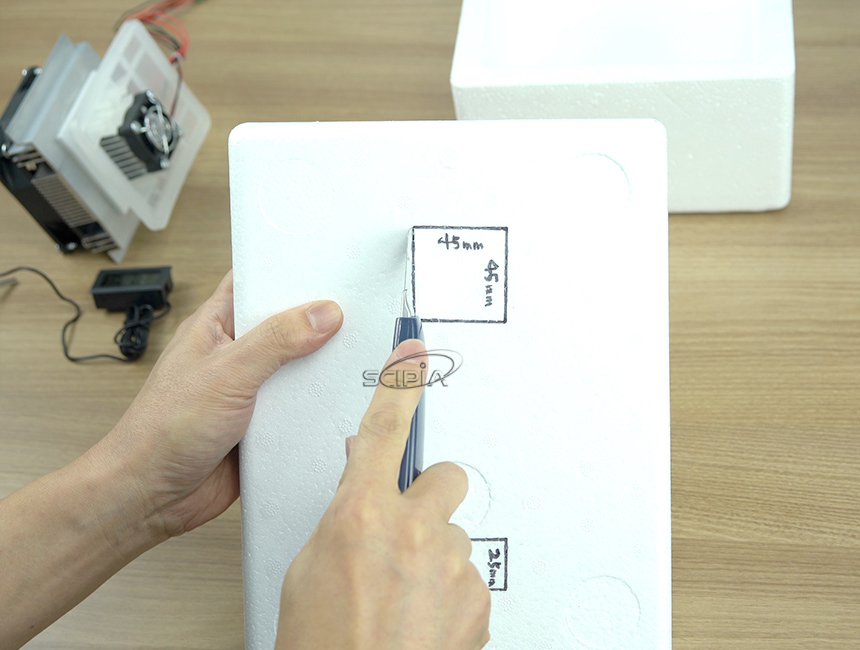

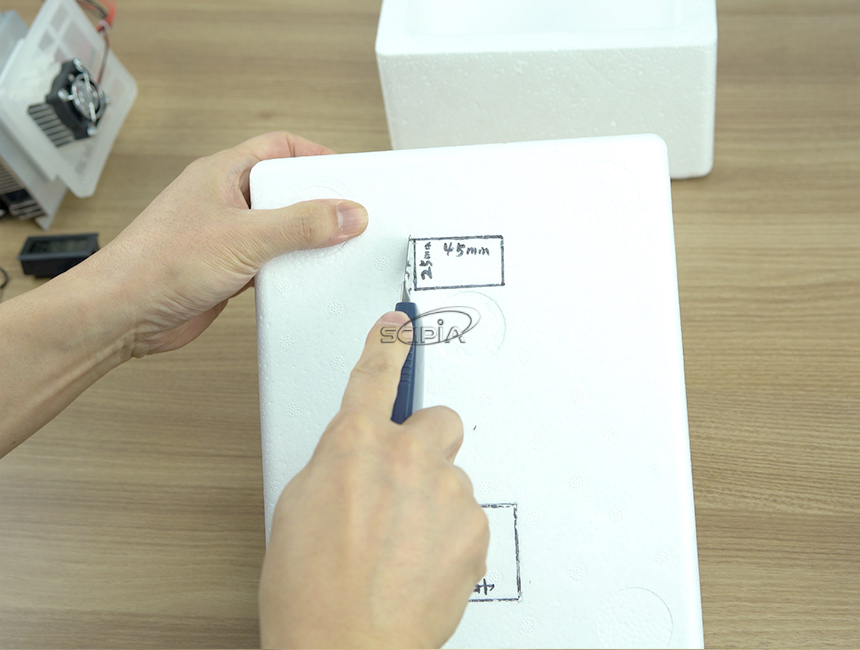

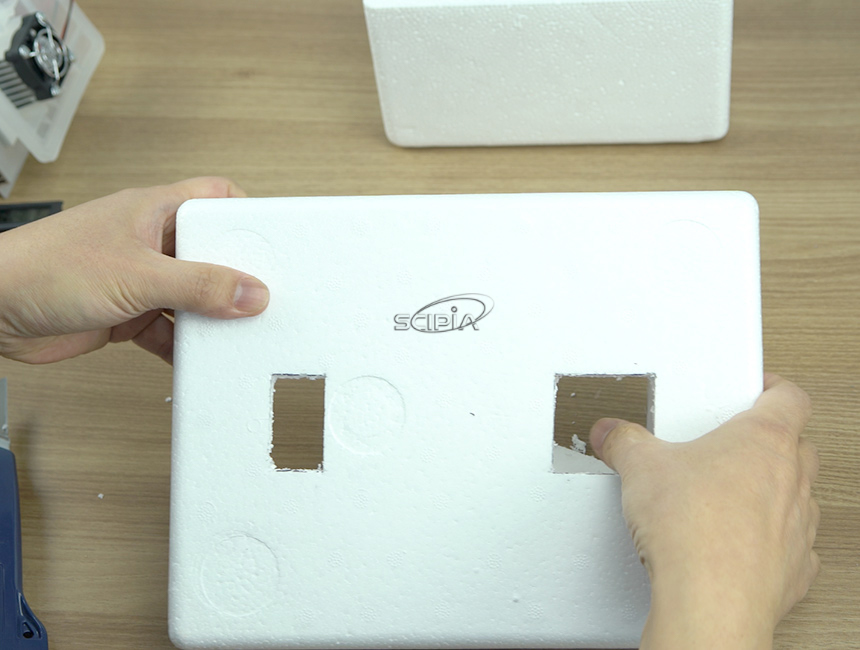

- 그려놓은 선을 따라 칼로 잘라 줍니다. 선의 바깥선으로 자르면 좋습니다. 칼을 사용하실 때는 손이 베이지 않도록 주의하시기 바랍니다.

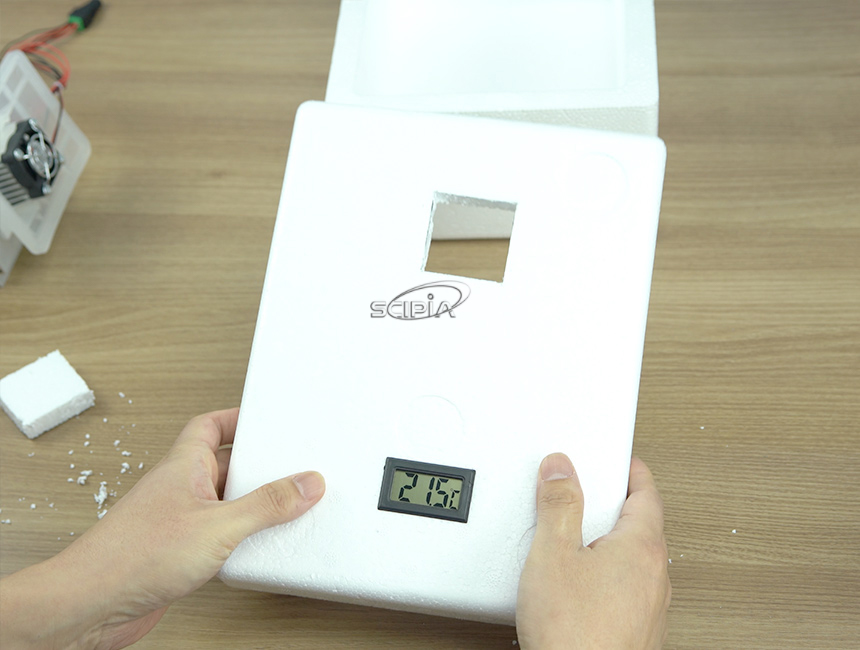

- 온도계가 들어갈 구멍과 위치가 잘 맞는지 확인 한 후 아래와 같이 온도계를 손으로 밀어넣습니다.

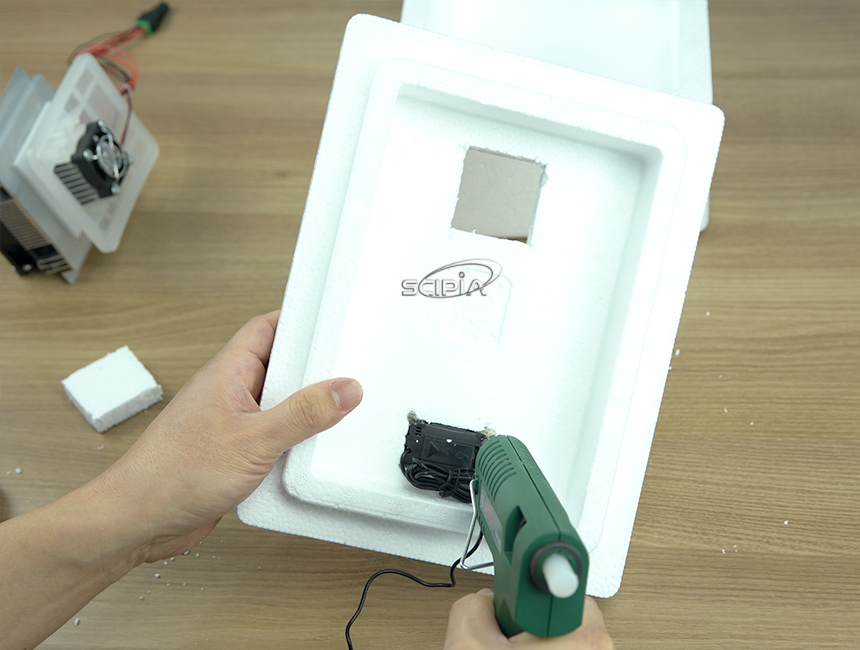

- 안쪽에서 글루건으로 온도계와 아이스박스를 고정합니다.

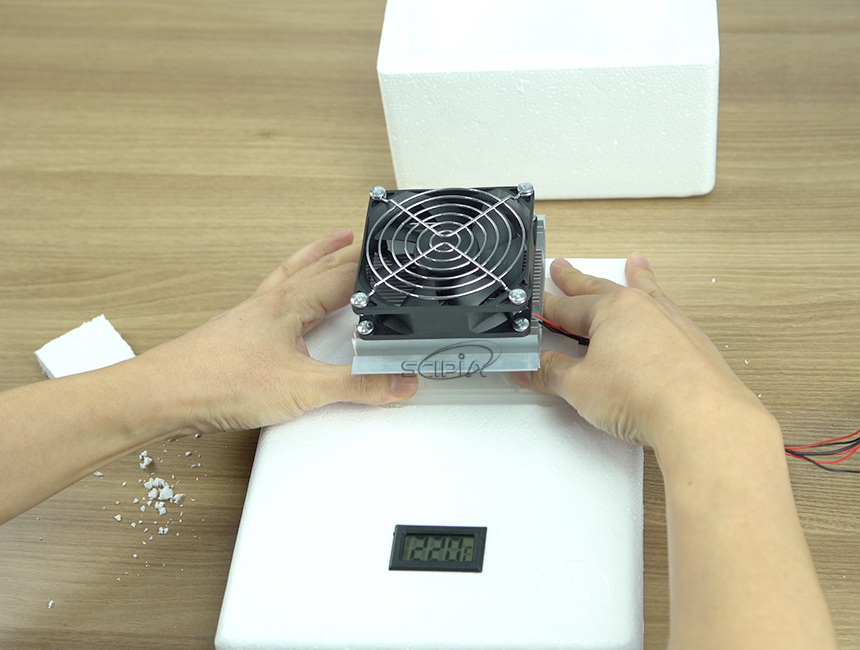

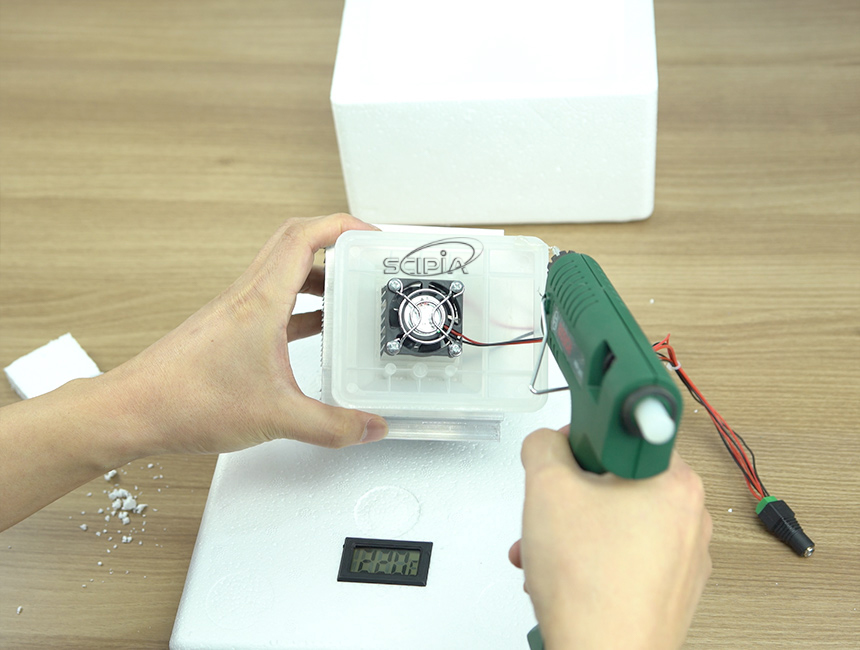

- 마찬가지로 열전소자 냉기모듈 브라켓의 네 모서리에 글루건을 발라준 후에, 스티로폼에 부착시켜주면 완성입니다.

글루건을 바를 때는 글루건이 굳기 전에 최대한 빨리 아이스박스에 부착하는 것이 좋습니다. 그리고 글루건이 굳기 전에 내부쪽에서 냉기팬이 사각홀의 중앙에 오도록 조정합니다.

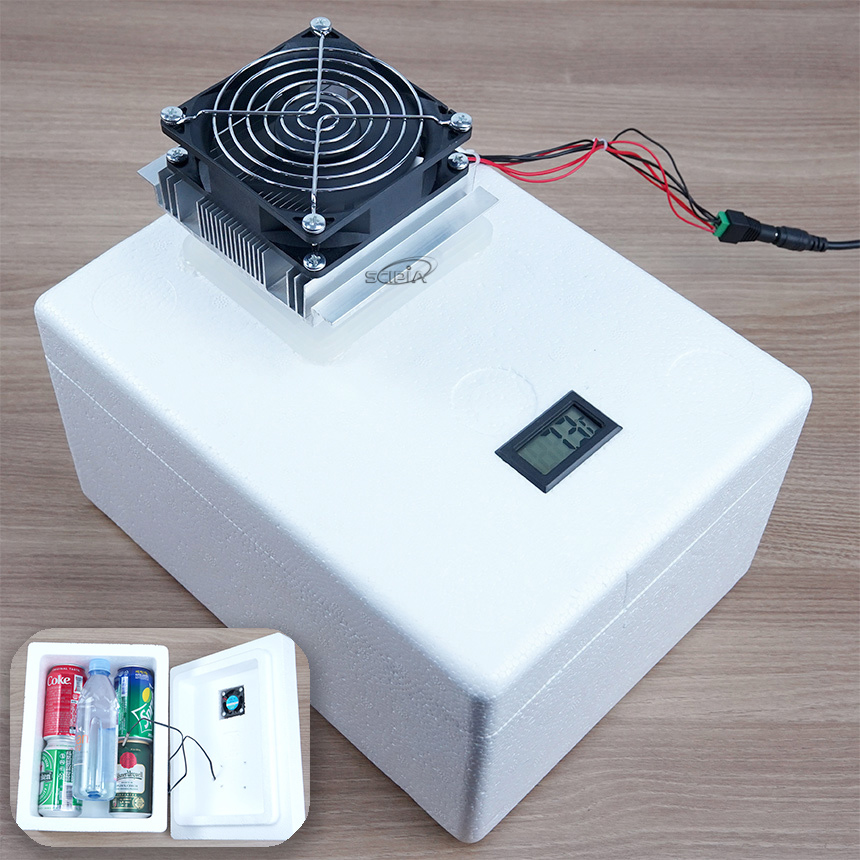

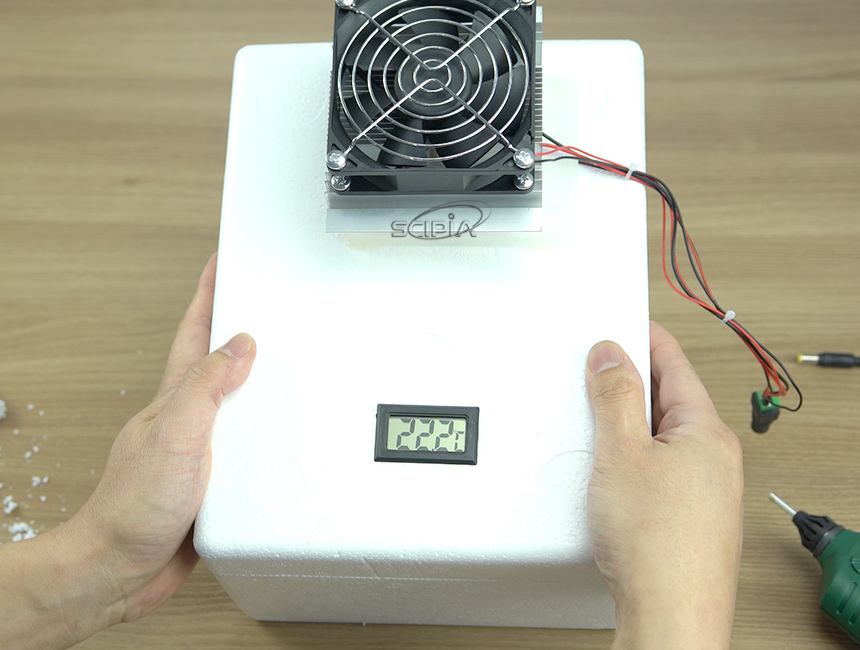

- 최종 완성된 모습 입니다.
